技嘉服务器G242-P32开箱动手玩，揭开史上最强ARM服务器NVIDIA ARM HPC Developer Kit神秘面纱！

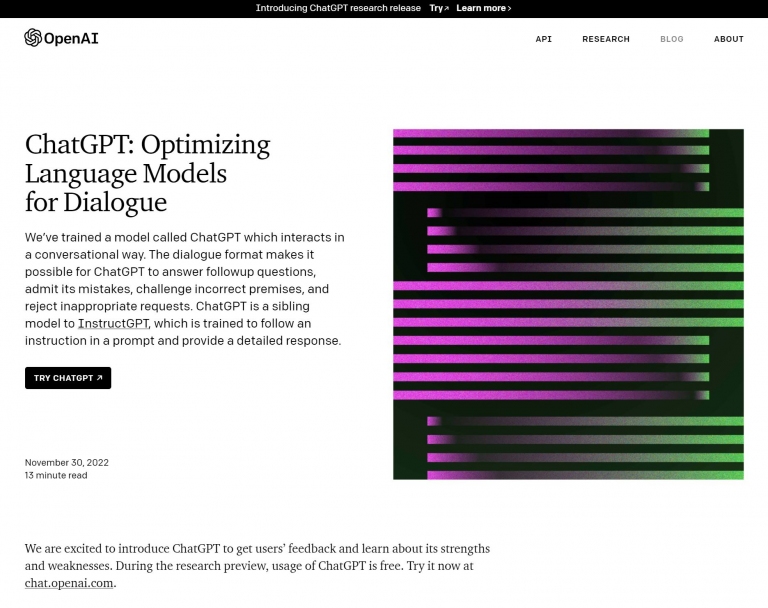

玩家们知道IT界这阵子最夯的是什么吗？ 答案就是OpenAI在2022年12月01日发表的ChatGPT聊天机器人。 这是史上最夯的AI应用之一，仅次于已经普及的汽车自动驾驶。 ChatGPT的平均智商高达83，SAT测验高达1020/1600分，达到美国高中生大大学的平均水平。 这背后怎么做到的呢？ 这则是应用了史上最强的英伟达 AI 解决方案来做到，是花上了 1 亿美金，用上了 10，000 张 NVIDIA V100 超级 GPU 运算卡来做运算，才可以实现这样流畅的拟真人 AI 聊天。 为了让大家对于AI运算有更深度的认识，今天我们就带领大家，来看看技嘉服务器打造的G242-P32，这是目前史上最强的ARM服务器，由技嘉服务器操刀的NVIDIA ARM HPC Developer Kit，让我们来揭开它神秘面纱吧！

ARM服务器的发展与应用

过去30年以来，在电脑运算的世界，一直是CPU为主的运算天下，叫做CPU Computing。 后来，直到NVIDIA提出了GPU的概念，一开始应用在游戏、绘图、3D拟真运算上面，后来发现GPU比CPU更适合应用在超级计算机运算。 这主要是因为GPU的浮点运算速度较快，而且内置的运算单元够多，可以进行更优化的多工运算，加上内置的显示内存存取速度，比起电脑上的主内存还要更快，特别适合用来做为超级计算机运算工作。 紧接着，业界就开始提出了GPU Computing的概念。 后来，又发展出了GPGPU，是全新的通用GPU运算的概念，是利用CPU搭配GPU来做加速运算的方式，这是因为GPU无法独立进行运算，还是要架构在操作系统平台上面，而且芯片运算，跟我们人类社会一样，有合作也有分工，不同的工作用不同的拆解、运作方式，会有不同的结果。

至于要用什么平台做运算，目前业界已经大一统，全面在Linux上做运算，这是因为Linux是跨平台的系统，无论是在PC上的x86，以Intel或AMD的CPU做运算，或者用ARM的CPU来运算，最新IBM Power 10、富士通富越A64FX，只要用该平台的Linux，重新以编译器编译程序、 软件，就能在Linux上运行。 Linux具备跨平台优势，也因此让ARM在手机、平板上获得巨大的成功之后，也能在服务器、超级计算机运算中，有一定的份量与重要性。

ARM讲求能效的表现，恰好与Intel、AMD的x86阵营讲求效能是不同的取向

这边，一定会有人问到，ARM 在手机、平板那么厉害，为什么在服务器上发展这么慢呢？ 这就要说到ARM是从手机、平板起家，讲求的是节能强效，如何把每一瓦的电力做最大的效能输出，而且要用在刀口上，这就是ARM讲求能效表现的不同。 Intel、AMD的x86阵营，则是不断的靠半导体制程前进，不管功耗的问题，只要散热的问题能解决，就把效能压榨到最大。 这两种截然不同的取向，让ARM有很大的发挥空间。

ARM积极往服务器发展，2018年提出边缘至云服务产品线Neoverse促成今日的成就

ARM早就看到了服务器与超级计算机市场的商机，2018年提出边缘云端服务产品线Neoverse之后，就快速的发展。 一开始就规划了四个世代，分别是16奈米制程Cosmos世代，7纳米制程Ares世代，先进7+奈米制程Zeus世代，与5纳米制程Posedion世代。 2019年幼推出了Neoverse N1与E1，N1讲求的是能效的表现，E1则是讲求低功耗的表现。

7纳米制程Ares世代，就是目前的ARM服务器的主力，也就是这次要介绍给大家的技嘉服务器G242-P32用的Ampere Altra Max服务器级处理器。 至于Ares世代、Zeus世代的ARM服务器级处理器也在开发之中。 目前，投入的业者有Ampere、AWS、Alibaba、Marvell与NVIDIA，下一代将全面支持PCIe 5.0、PCIe 6.0，并从CXL 1.1、CCIX 1.1进步到支持CXL 2.0、CCIX 2.0。 值得注意的，ARM 早就看到了高速内存的趋势，在目前这一个世代，就提出了 DDR4 与 HBM2/2e 内存的支持，最新则是要引进 HBM3 的架构。

目前，ARM服务器级处理器，最新发展到5纳米制程，单颗128核心，未来的运算无可限量。 看到这里，大家就不难猜测到，为什么NVIDIA这回要推出ARM服务器NVIDIA ARM HPC Developer Kit，这主要就是NVIDIA为了自家未来即将推出的ARM服务器产品线布局。 2023年，NVIDIA已经预告要推出Grace ARM CPU Superchip与Grace Hopper Superchip。 两者的不同是Grace ARM CPU Superchip是ARM CPU，Grace Hopper Superchip是CPU+GPU，目前NVIDIA已经投产，采用台积电4N制程，预料这将会是2023年最强的AI运算神兵利器。

技嘉服务器推出ARM Server大军

技嘉服务器是Server之光，早在Intel服务器称霸全世界时，就积极布局开发了AMD服务器，同时也加入了ARM服务器战局，朝向多元服务器的应用发展。 在服务器的市场布局方面，技嘉服务器领先大部分其他的业者，提供Intel、AMD与ARM全系列解决方案，包括一般的1U、2U、4U与5U服务器，高密度的2U 2-Node、2U-4Node，GPU协同运算服务器，分别支持2颗、4颗，以及8颗GPU，包括OCP数据中心服务器与工作站都有提供。 甚至是现在最夯的先进散热解决方案，完整提供直接液体冷却、单相浸没式液冷、浸没式液冷冷却液槽的解决方案，技嘉服务器可以说是服务器业界的领头羊。

目前以Ampere处理器平台为主

技嘉服务器，在ARM服务器的布局，目前以Ampere处理器平台为主，提供64/72/80核心Ampere Altra与96/128核心Ampere Altra Max处理器服务器的解决方案。 全系列，目前采用的都是空气冷却方案，两者处理器，最大电源功耗都只有250W，250W就能推动到128核心的ARM v8.2以3GHz以上速度运行，彻底的把每一滴电源都发挥得淋漓尽致。

技嘉科技目前推出的ARM服务器，有R152/1U-1CPU、R282/2U-2CPU、H262/2U-2CPU-4 Node、R182-P91/1U-2CPU、G242/2U-1CPU、G492-PD0/4U-1CPU-HPC、E252/2U-1CPU、R272/2U-1CPU。 其中，对于GPU的运算卡支持，从单张运算卡（1-GPU）到八张运算卡（8-GPU）都能对应。 接下来，则是要介绍本次的主题，由技嘉服务器操刀的NVIDIA ARM HPC Developer Kit，也就是进入这次的主角技嘉服务器G242-P32的介绍。

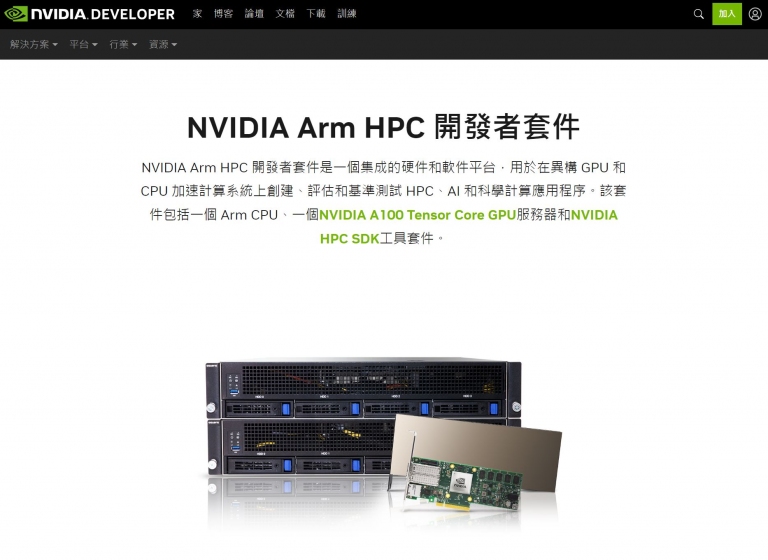

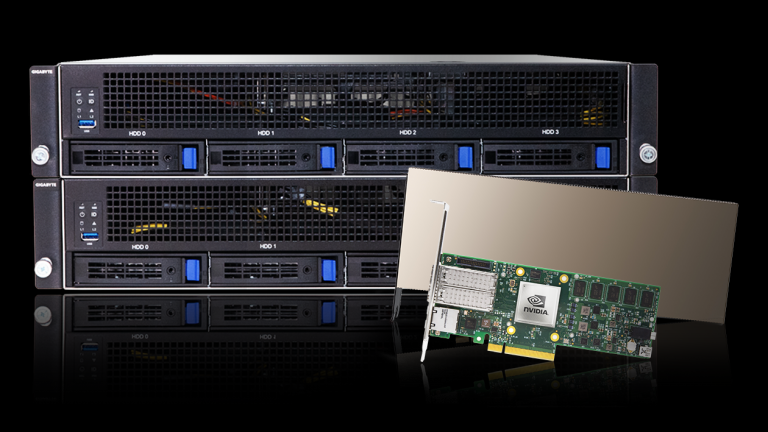

NVIDIA ARM HPC Developer Kit来袭

NVIDIA为了简化专业用户开发HPC、AI和科学计算应用程序，以应用NVIDIA的运算卡来加速，包括推动P100、V100、A100到H100的应用，特别开发了这款NVIDIA ARM HPC Developer Kit开发者套件。 而这台开发者套件，主要用的就是由技嘉服务器打造的G242-P32。

为了让更多用户可以享用NVIDIA ARM HPC Developer Kit开发者套件，不只要考虑到所需的效能，当然要考虑到用户入手的价格。 正因如此，NVIDIA选中了用ARM处理器作为服务器的核心，因为他的处理器价格相比Intel、AMD来得实惠，目前最高就可以提供单颗128核心3GHz的战斗力，能让整套服务器的成本大为降低。 而且用于HPC、AI和科学计算应用程序主要会用Linux操作系统，软件会自行开发与编译，不受不同平台处理器的影响。

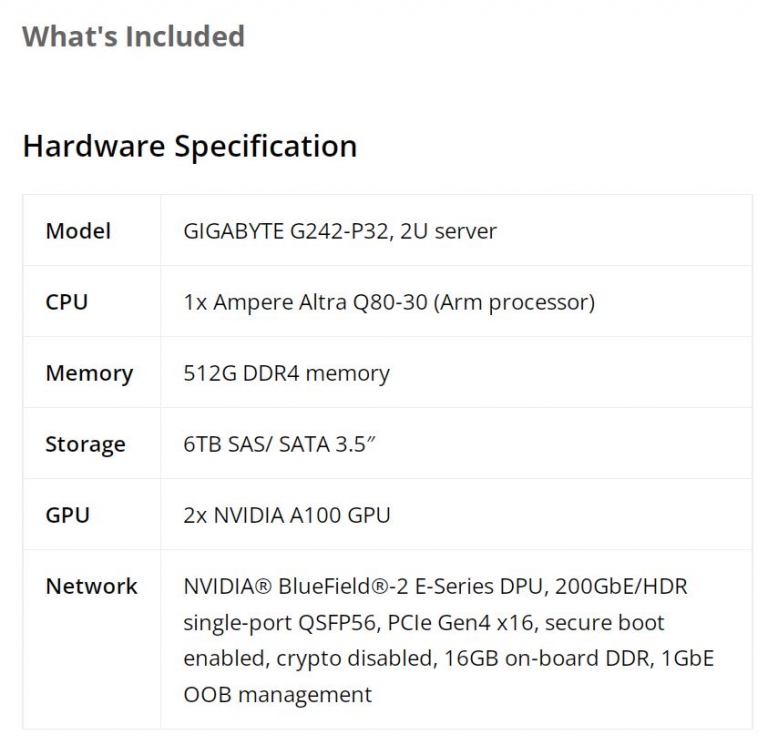

NVIDIA ARM HPC Developer Kit开发者套件是一个集成的硬件和软件平台，用于在异构GPU和CPU加速计算系统上创建、评估和基准测试HPC、AI和科学计算应用程序。 该套件包括一台2U技嘉服务器G242-P32，里面包括一个ARM CPU（Ampere Altra Q80-30 ，80核心Ampere Altra处理器）、512GB DDR4-3200 Register ECC DIMM、一个6TB SATA/SAS硬盘、两张NVIDIA A100运算卡、一张NVIDIA BlueField-2 E系列DPU加速卡（200GbE/HDR 单端口 QSFP56、PCIe Gen4 x16、启用安全启动、禁用加密、16GB 板载 DDR、1GbE OOB管理）和NVIDIA HPC SDK工具套件。

技嘉服务器G242-P32开箱！

技嘉服务器G242-P32，是一款2U服务器，主要用于GPU协同运算服务器应用。

详细规格与外观

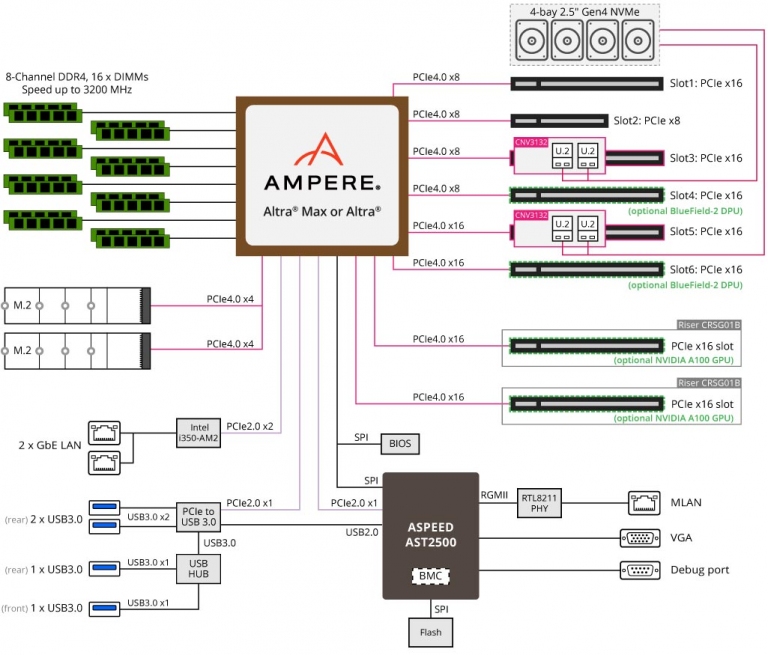

技嘉服务器G242-P32的主板，为技嘉自行开发，型号为MP32-AR2。 采用单CPU插槽设计，为LGA4926插槽，可以搭配64/72/80核心Ampere Altra或96/128核心Ampere Altra Max处理器。 总共有16个内存插槽，可以支持DDR4-3200 Reg ECC内存模组，对应RDIMM、LRDIMM支持最大单条256GB，可支持到8内存通道，最大支持4TB内存容量。 扩充插槽，主要为PCIe 4.0 x8/x16架构，可以安装2张PCIe 4.0 x16的NVIDIA A100加速卡，以及搭配PCIe 4.0 x16的NVIDIA BlueField-2 E系列DPU加速卡。 硬盘的扩充，则可以使用前置面板的4个热插拔PCIe 4.0 x4 NVMe/SATA 6Gb/s扩充槽，或使用主板内建的PCIe 4.0 NVMe M.2扩充槽来安装系统、软件。

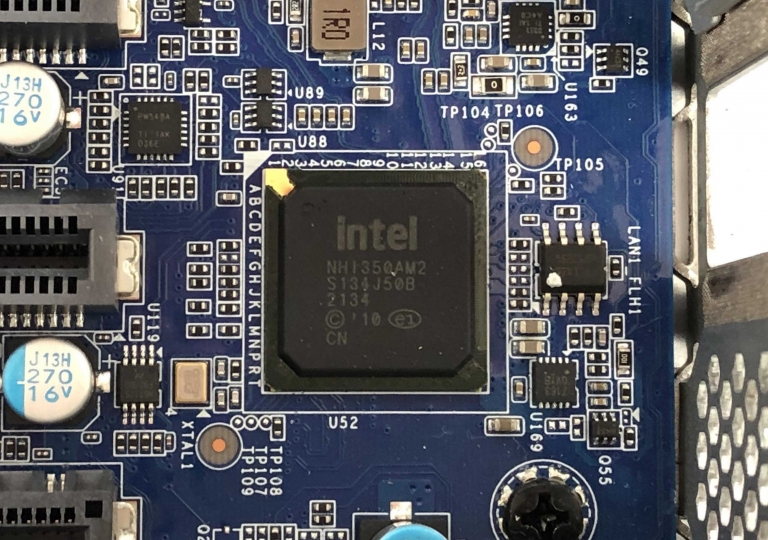

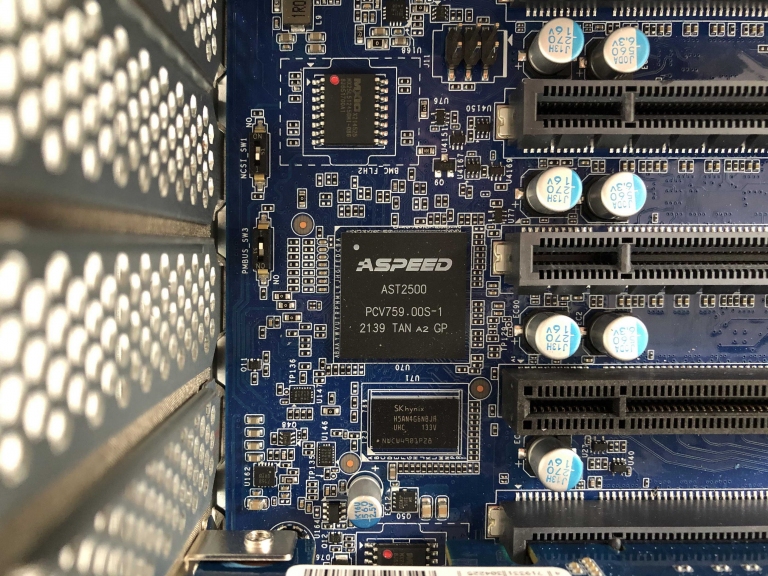

主板上拥有2个采用Intel I350-AM2网络芯片，由机身后方接口提供1GbE有线网络。 显示部分则是使用BMC ASPEED AST2500显示芯片，以D-Sub 15Pin从机身后方输出。 前置面板有1个USB 3.0端口，后置面板则有3个USB 3.0埠，可以连接周边装置。 电源供应器，则是提供了备援式解决方案，采用了2组80 Plus Platinum白金认证全局型100~240V供电1600W电源供应器，内部电源供电采用DC-DC架构设计，可以达到最佳的电源转换效率。 技嘉的配置设计能够安装2张NVIDIA A100加速卡，在有限的电源供应瓦数下达优化的性能表现。

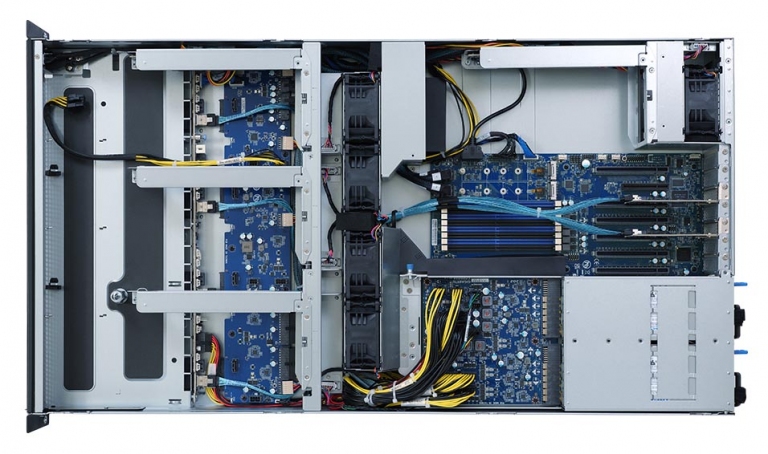

内部设计

技嘉服务器G242-P32在内部的设计上，采用全模块化设计。 主板部分，可以分成主要主板MP32-AR2，硬盘控制主板CBPG041，电源转换主板CPDGDAS。 散热的方式，空冷散热，用的是直流风洞的散热设计，采用5颗8CM宽的16，300转DC风扇，并采用模块化可方便抽换的方式便于维修。 电源供应器则也是便于抽换设计，即便发生故障，也能自行热抽拔进行维修。

开箱

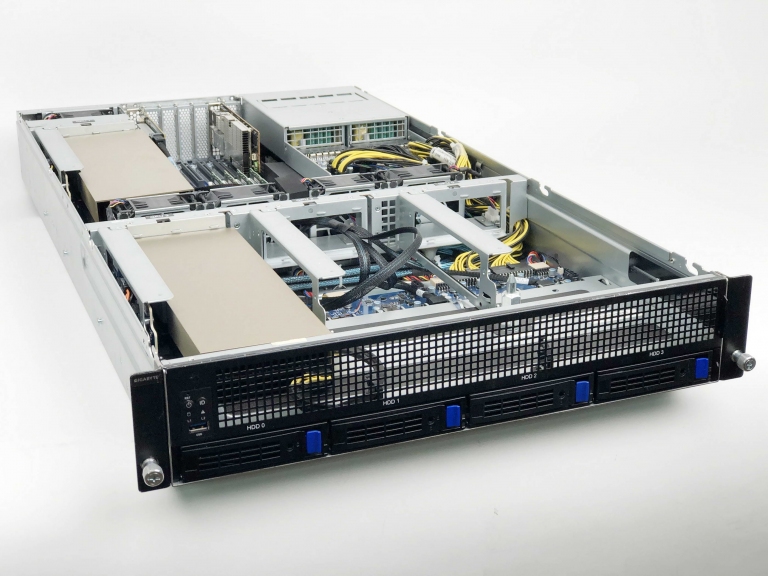

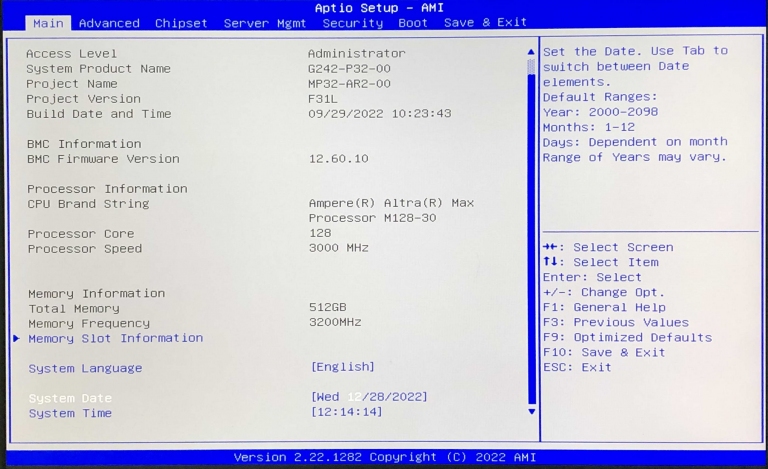

这边，要开箱的，是一台安装Ampere Altra Max M128-30（128核心）处理器版本的技嘉服务器G242-P32，与标准NVIDIA ARM HPC Developer Kit配备的Ampere Altra Q80-30（80核心）处理器稍有不同。

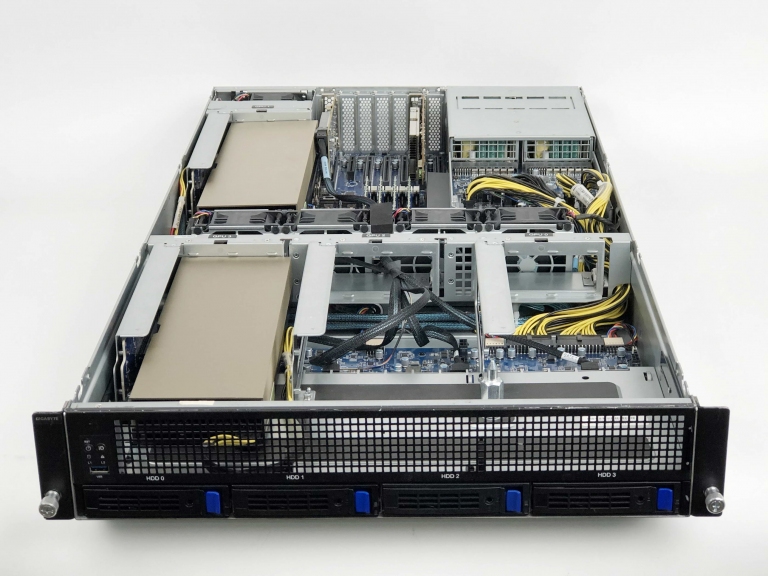

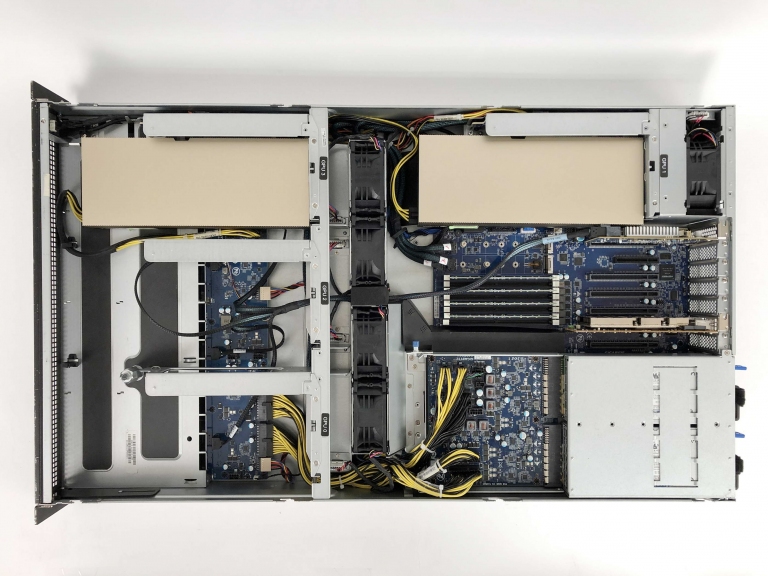

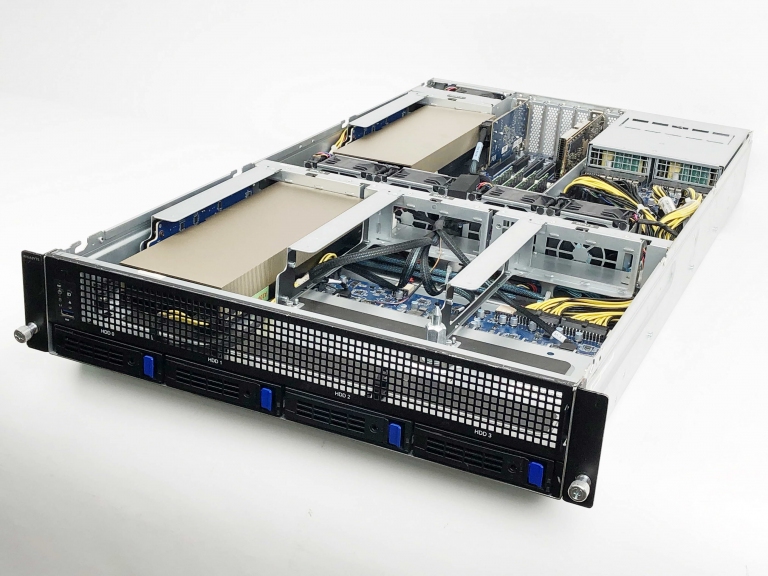

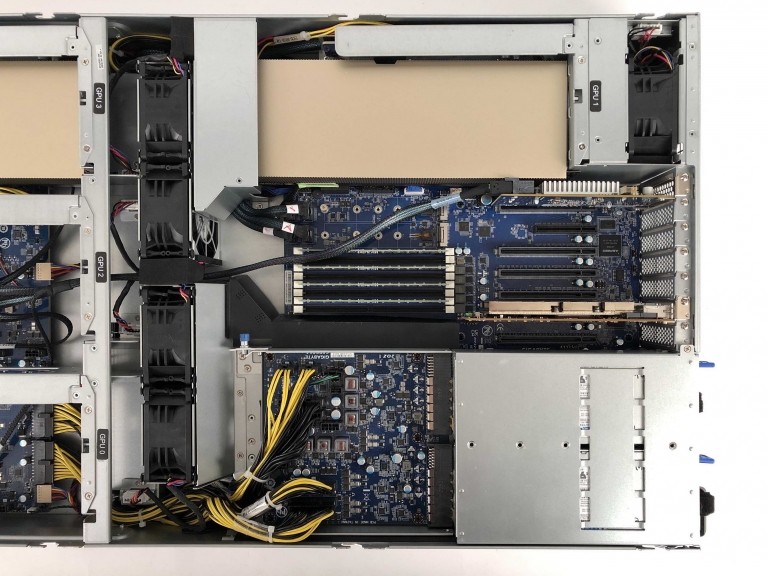

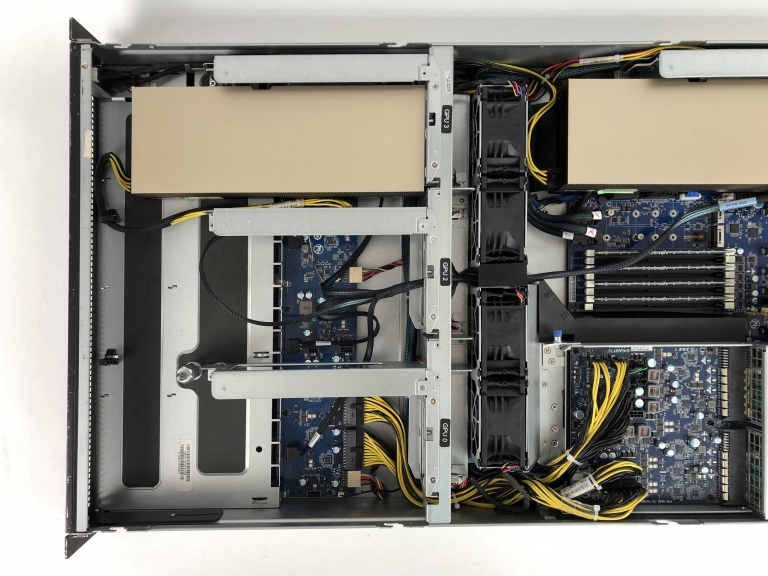

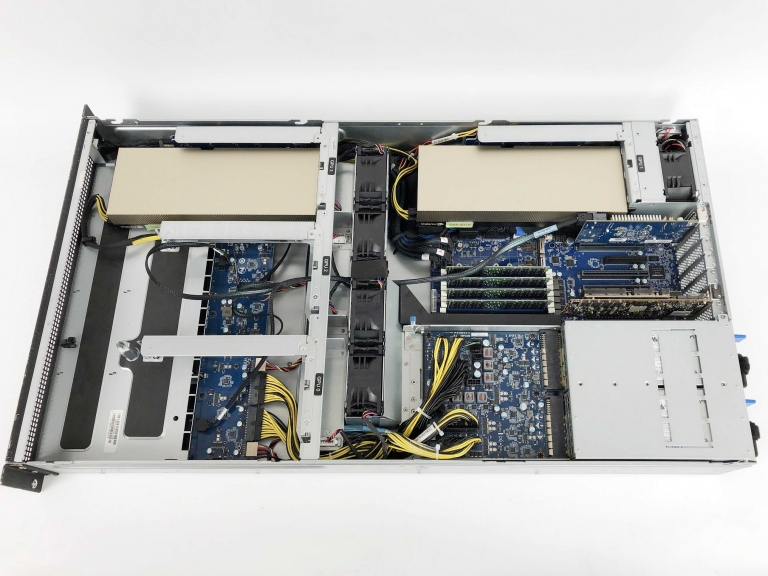

打开上盖

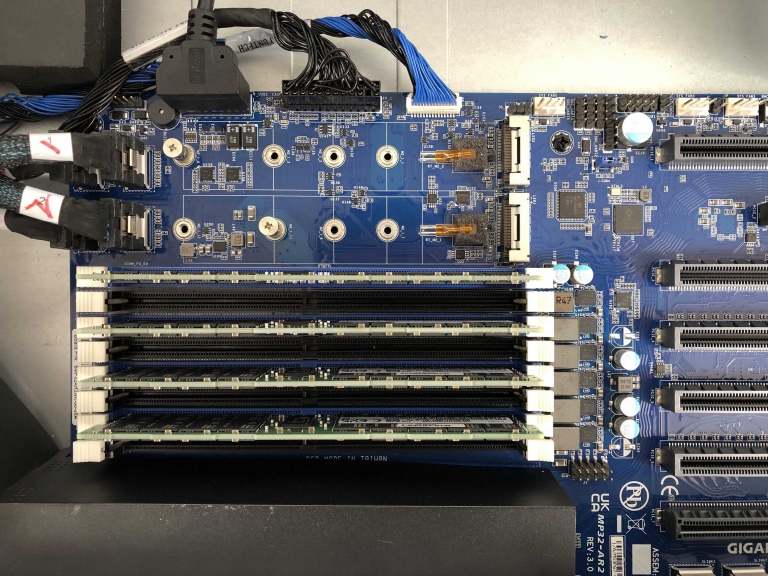

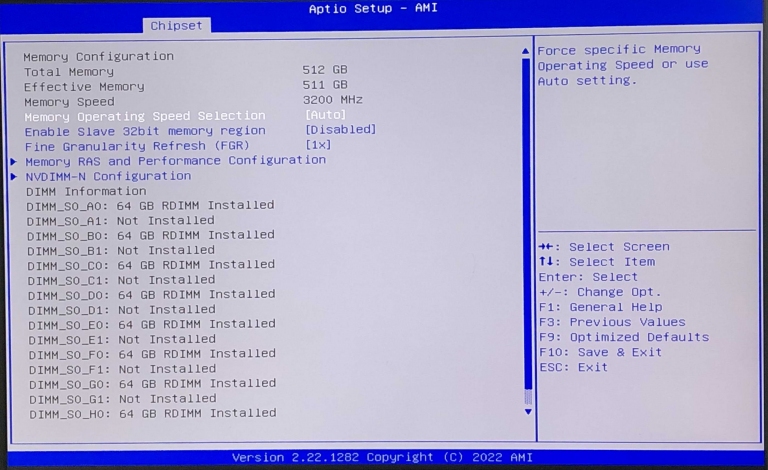

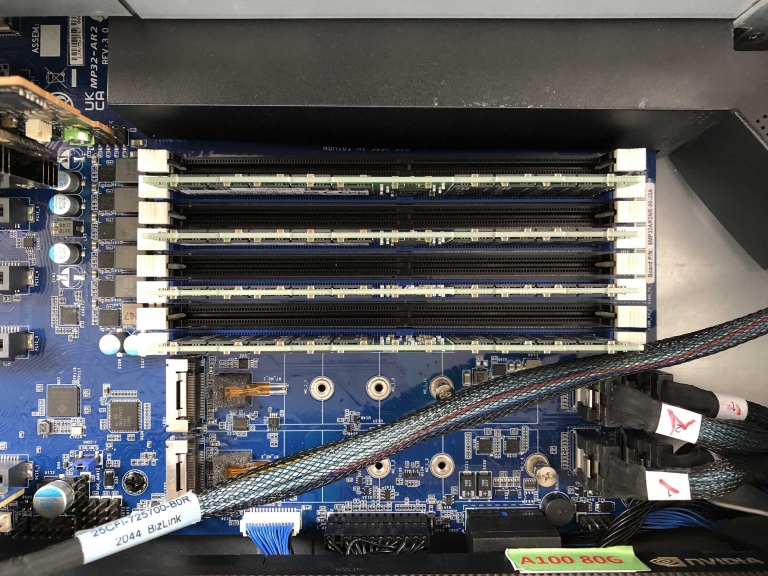

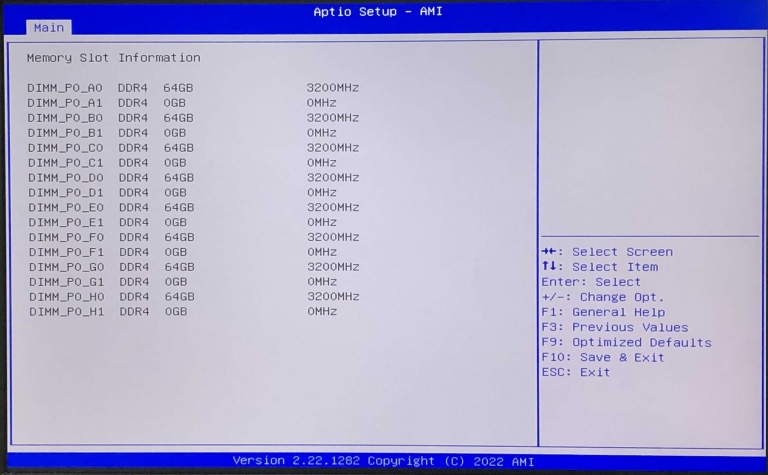

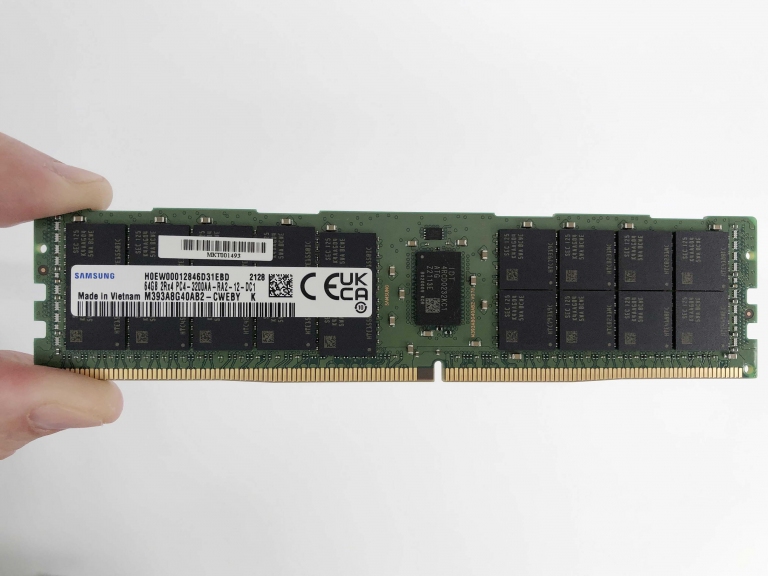

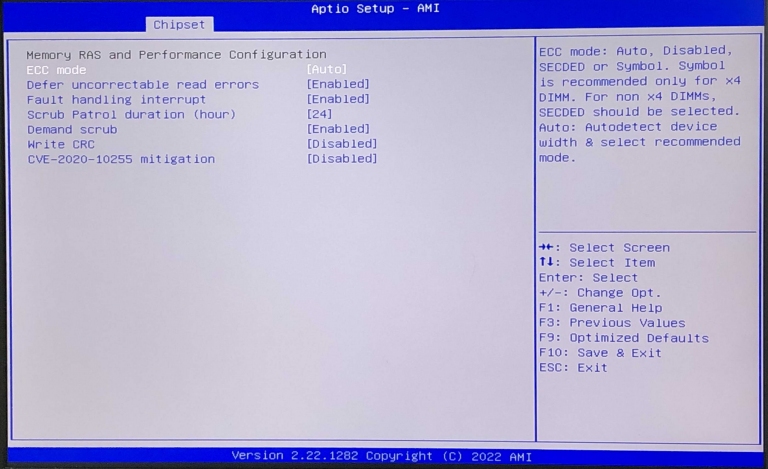

内存部分

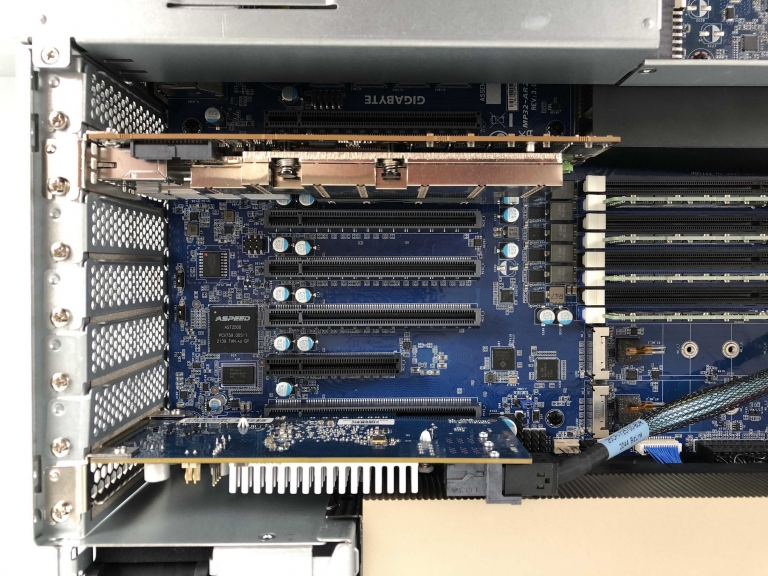

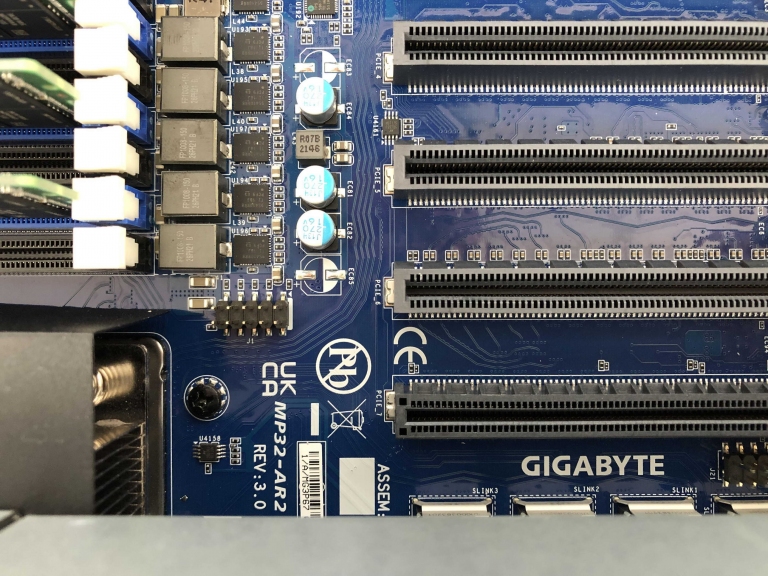

主板搭配

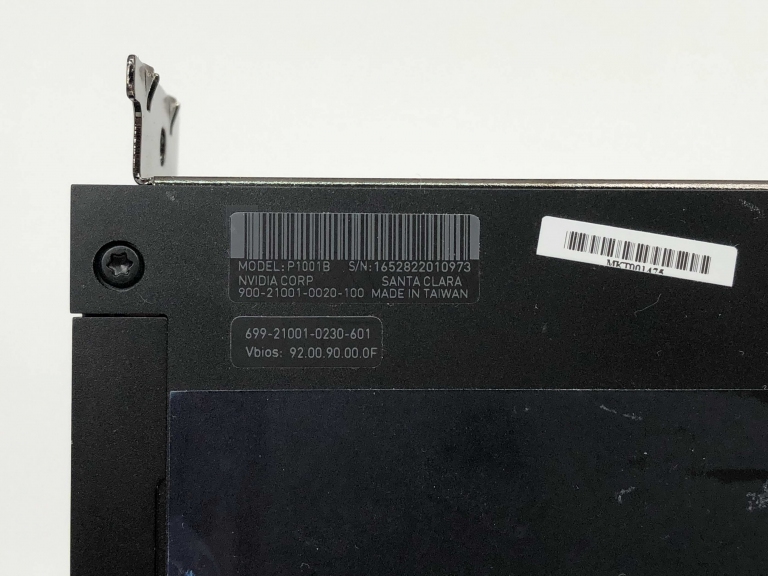

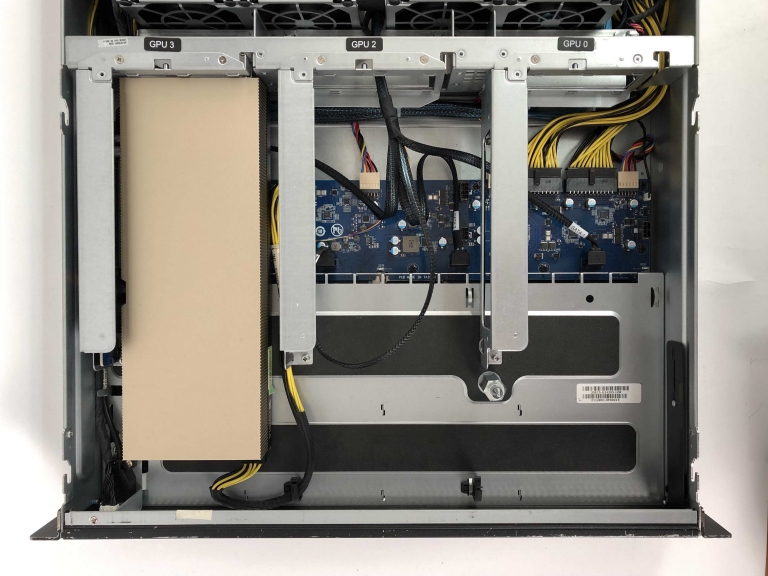

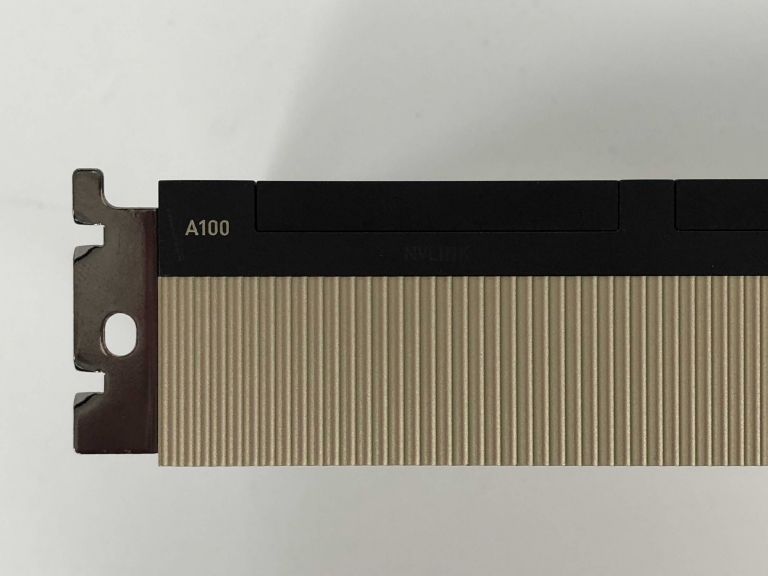

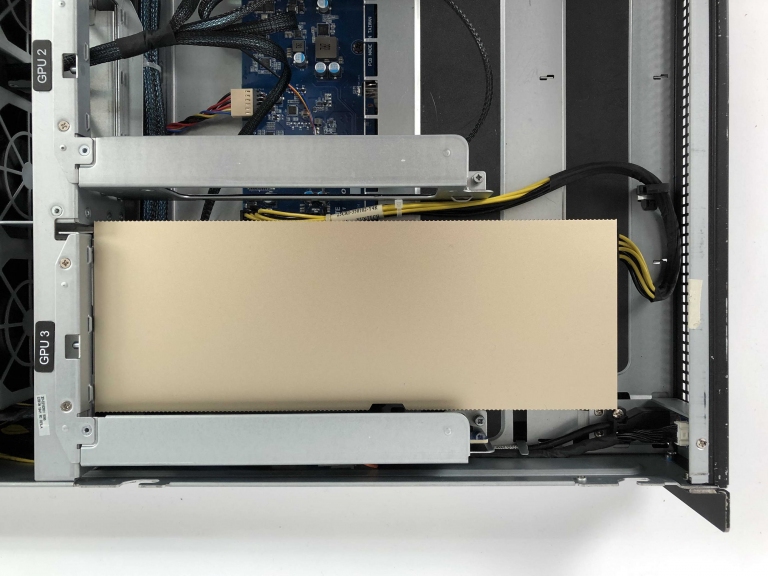

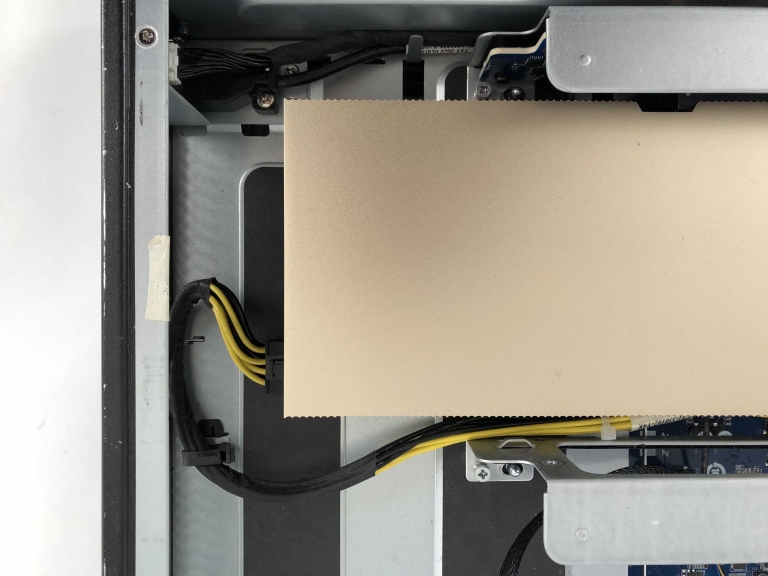

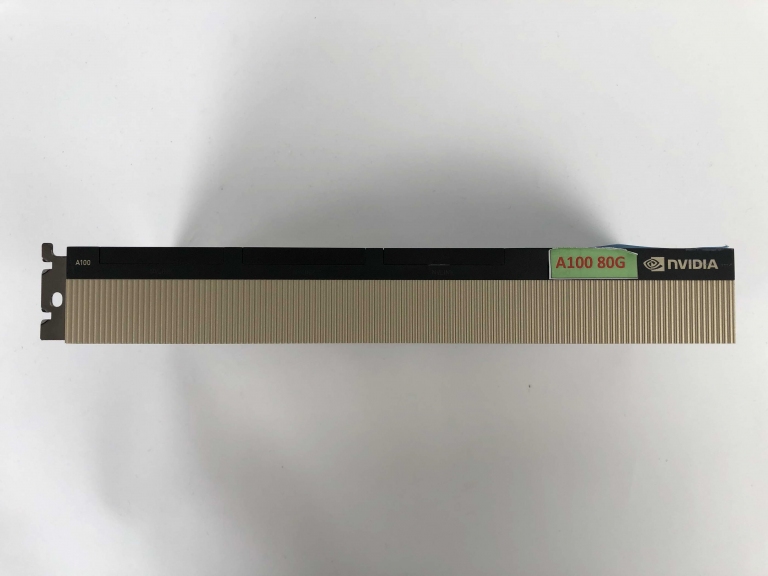

NVIDIA A100加速卡部分

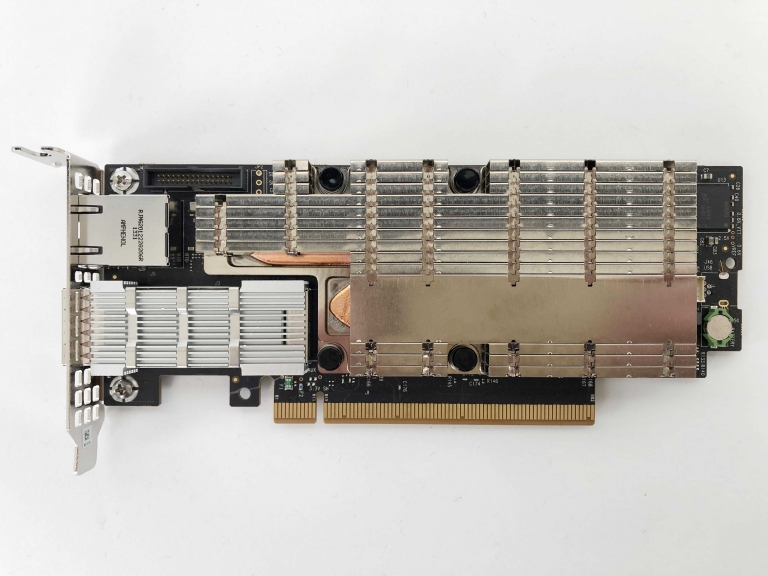

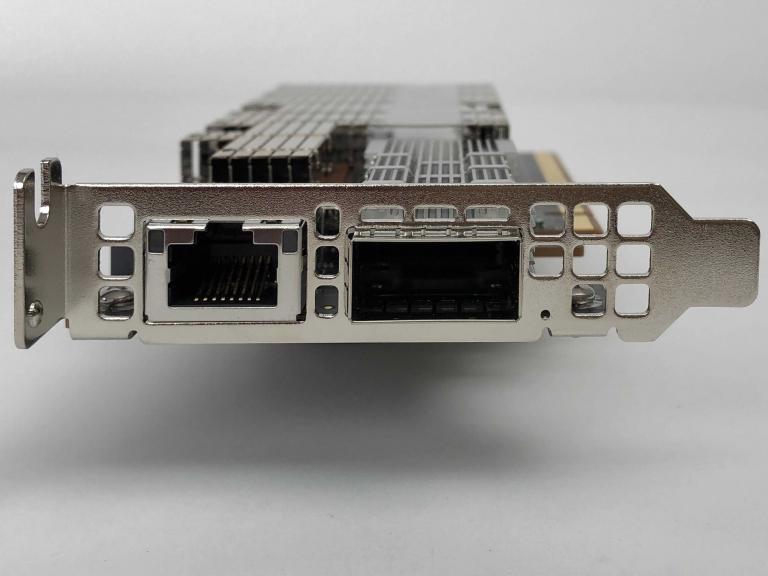

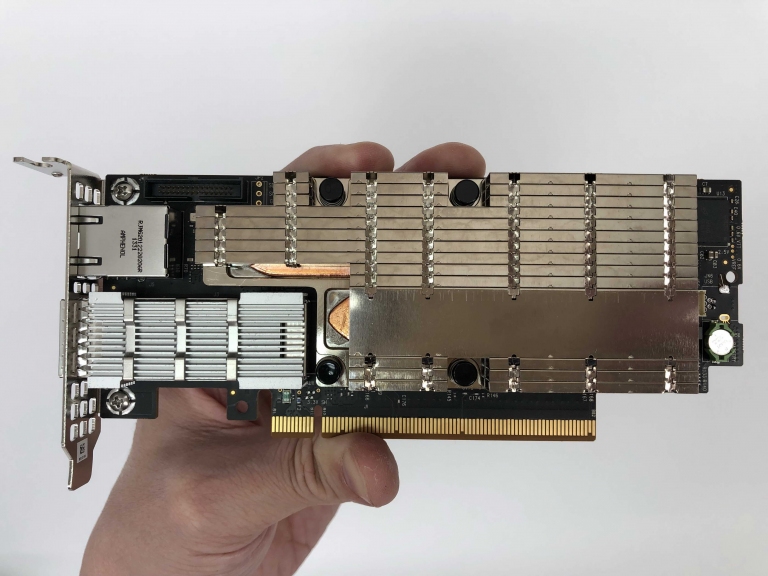

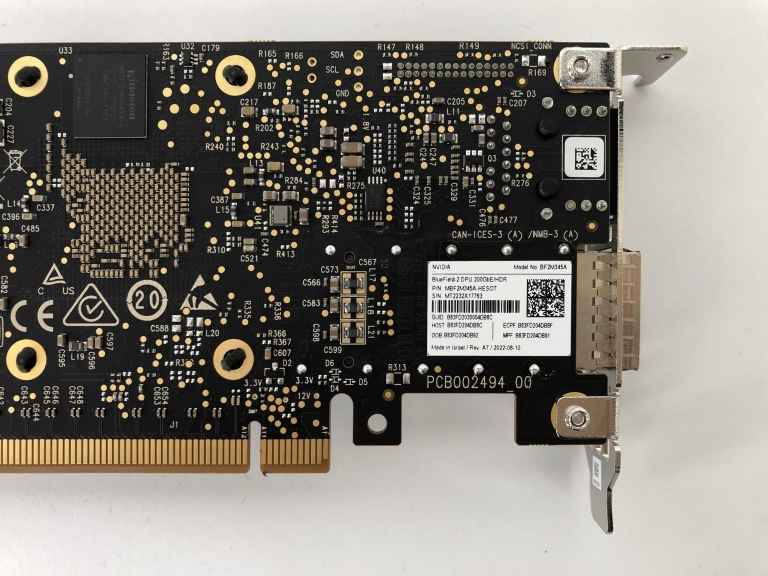

NVIDIA BlueField-2 E系列DPU加速卡部分

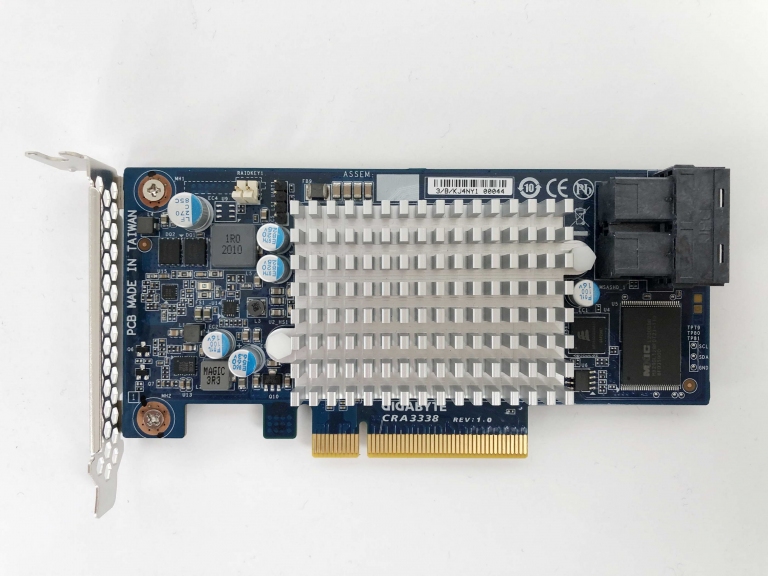

SAS 12Gb/s扩充卡

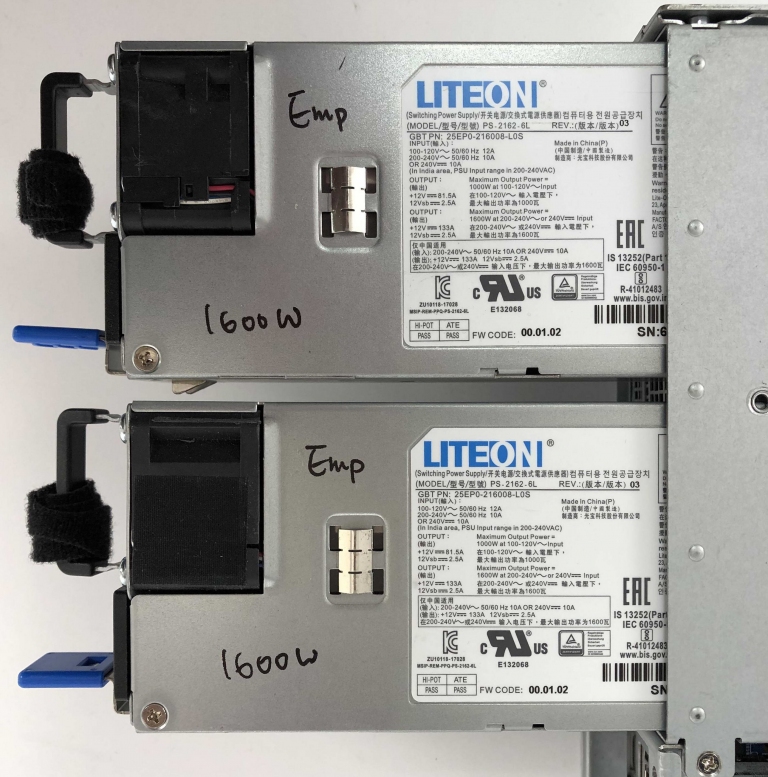

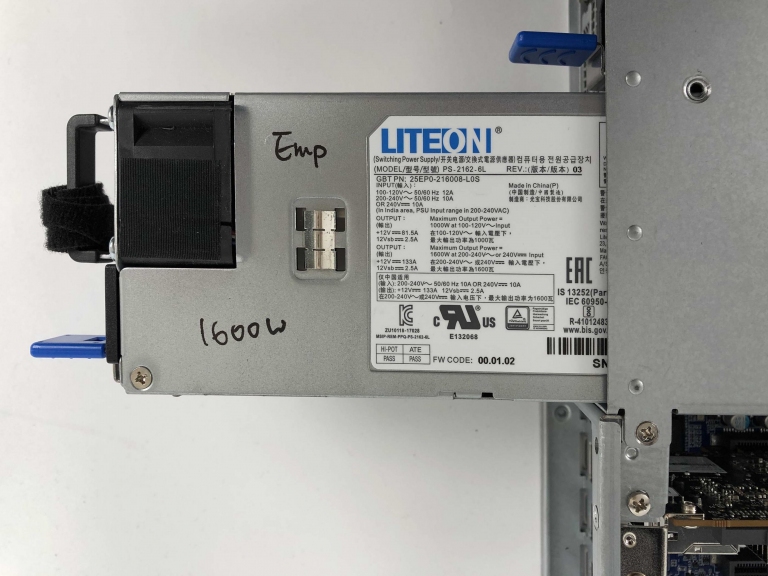

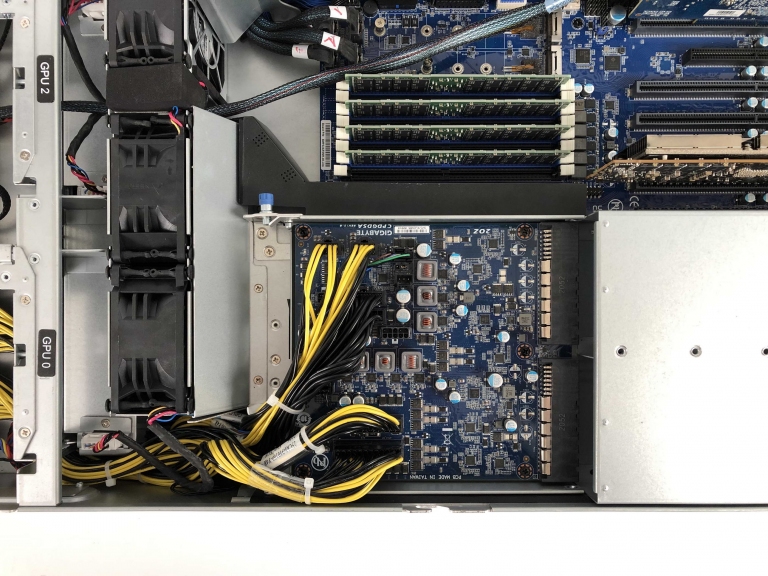

电源供应器设计

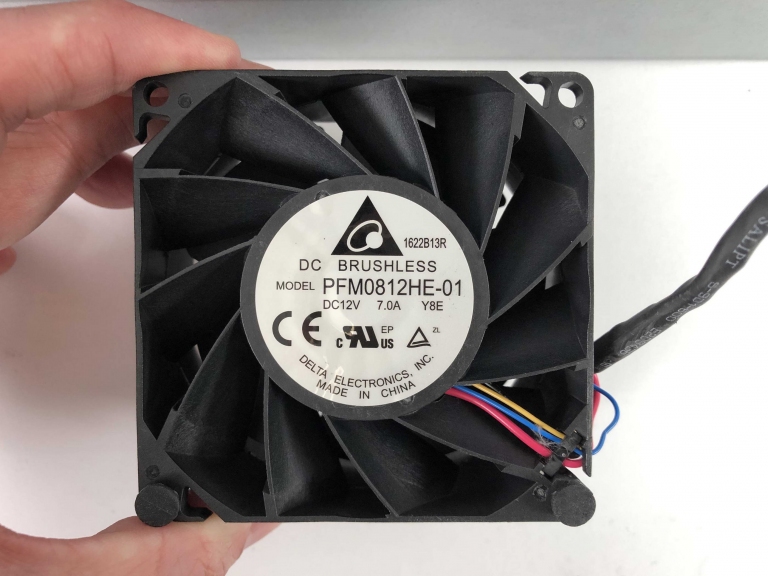

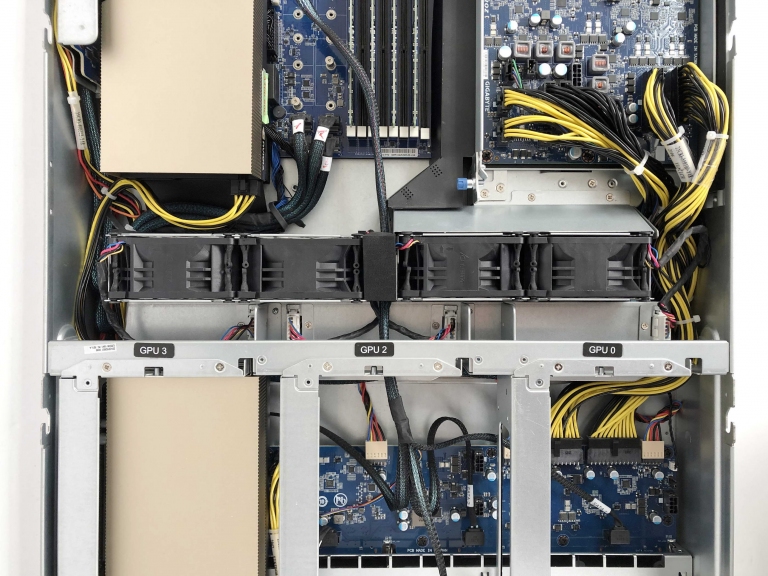

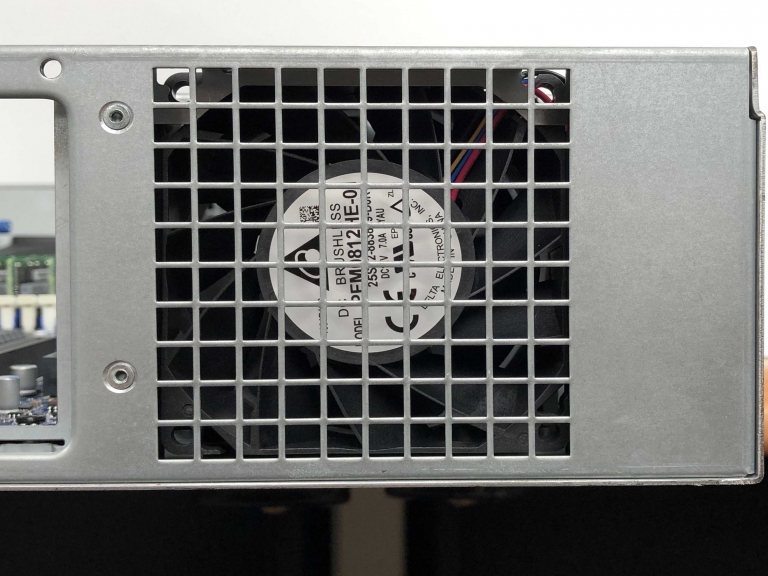

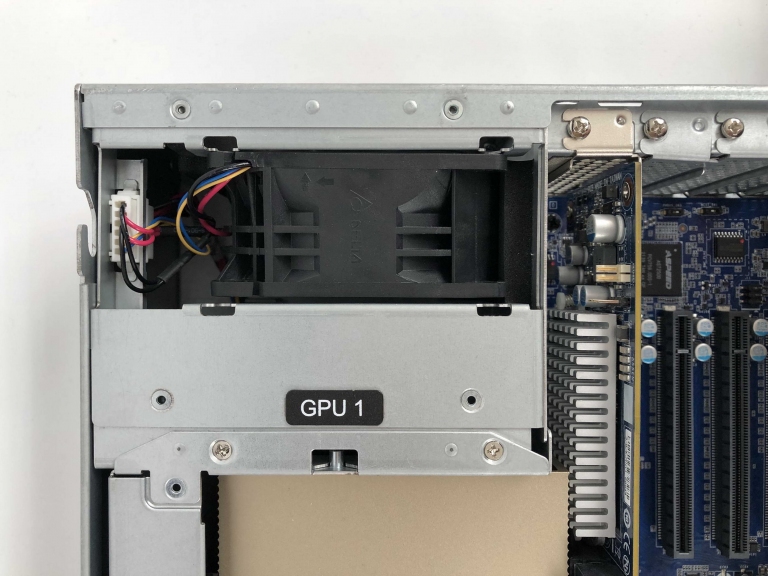

散热设计

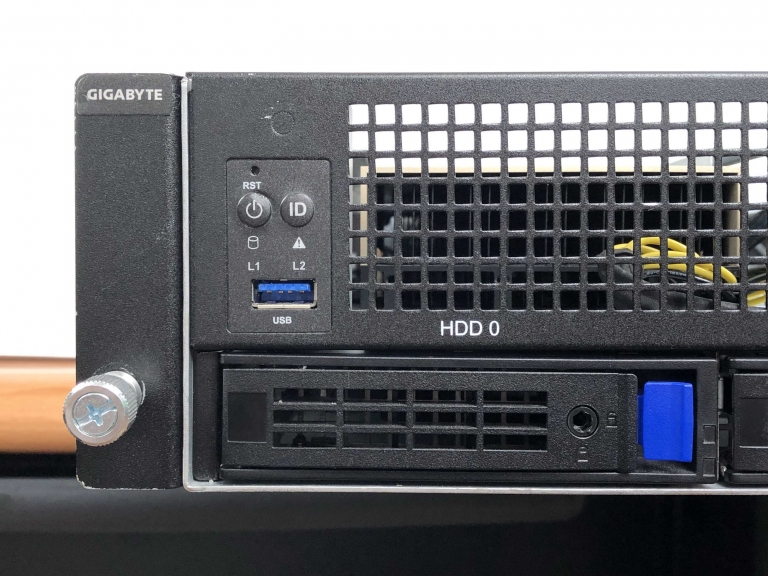

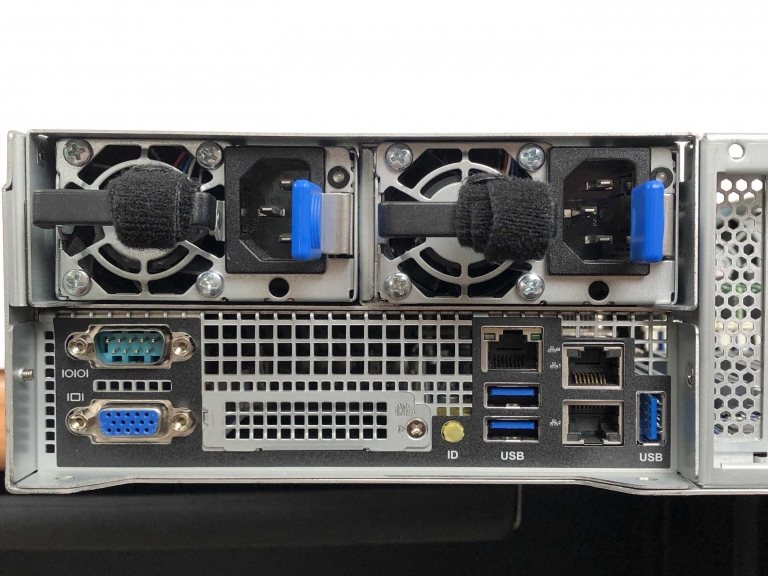

前后面板

动手玩建议

这边提醒玩家、专业用户，这款NVIDIA ARM HPC Developer Kit开发者套件，跟一般的Intel或AMD服务器不同，主要是为了HPC、AI和科学计算应用程序应用而生，不仅跑的操作系统是Linux，跑的软件也需要自行依照需求撰写、编译，并且针对CPU与GPU调整参数，进行最佳化。

安装

安装上，技嘉服务器G242-P32采用2U设计，直接就能上机架，对于专业IT用户来说应该很熟悉，没有很大的困难性。 不同的地方，在于一般服务器的应用与HPC、AI和科学计算应用程序应用的不一样，当效能不够力的话，会安装更多台服务器做丛集运算。 也就是1台服务器的2张A100不够用的话，就可以安装2台。 再不够用的话，一整个机柜都可以装满来连接。 还需要更快的话，就可以串连多个机柜，透过蚂蚁雄兵的力量来加速运算。

这时候，用户们就会用到NVIDIA BlueField-2 E系列DPU这张卡了！ DPU其实就是网络卡，是针对数据处理、交换优化的网络卡，能加速数据的处理！ 当串连很多台服务器的时候，要做高速运算时的瓶颈，就会卡在网络速度的数据交换上面，内建的这张DPU加速卡，能把服务器与服务器中间的网络连接速度提高到200Gb/s，比起一般市售的40Gb/s、100Gb/s的网络卡还要更快，而且是采用最新的软件定义方式网络，支持虚拟化的架构与应用，是为了超级运算的大量数据传输而生。

使用操作系统

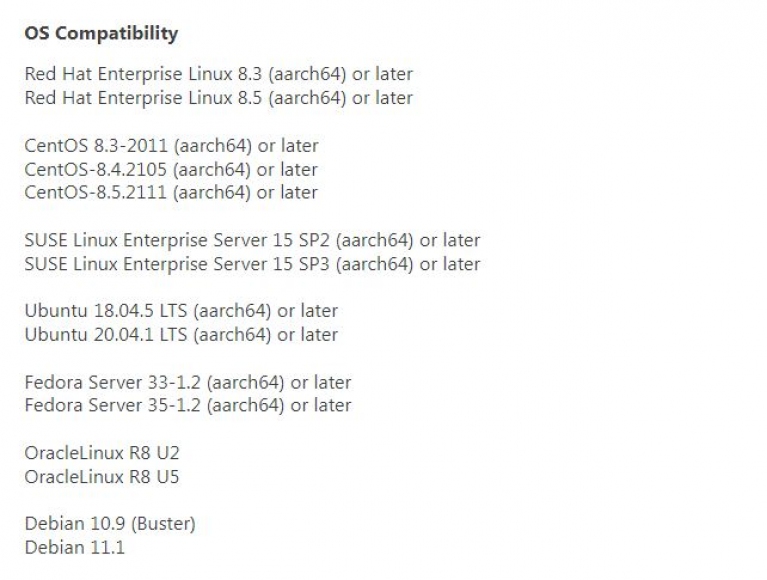

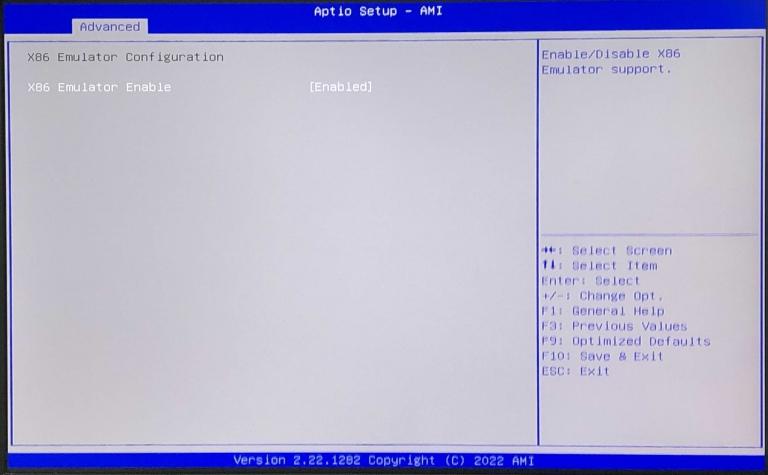

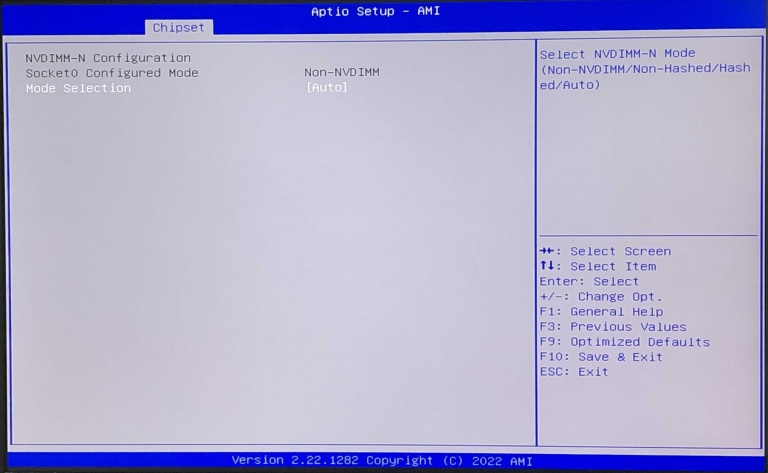

NVIDIA ARM HPC Developer Kit开发者套件，因为使用的是Ampere Altra/Max处理器，必须要使用Linux操作系统，而且必须是ARM版本的Linux操作系统，Windows在上面是不能原生直接运行的，NVIDIA官方建议使用Ubuntu 20.04和RHEL 8.4操作系统，并使用GCC 10或更新版本。 技嘉也通过了完整的验证，可以支持Red Hat Enterprise Linux 8.3/8.5 （aarch64）、SUSE Linux Enterprise Server 15 SP2/SP3 （aarch64）、Ubuntu 18.04.5/20.04.1 LTS/22.04 LTS （aarch64）、Fedora Server 33-1.2/35-1.2 （aarch64）、OracleLinux R8 U2/U5、Debian 10.9 （Buster）/11.1或更高版本。

操作工具注意事项

NVIDIA ARM HPC Developer Kit开发者套件，并不是单纯安装了操作系统就能使用，他并不是单纯用来跑CPU分数或GPU分数使用，主要是针对HPC、AI和科学计算应用程序应用。

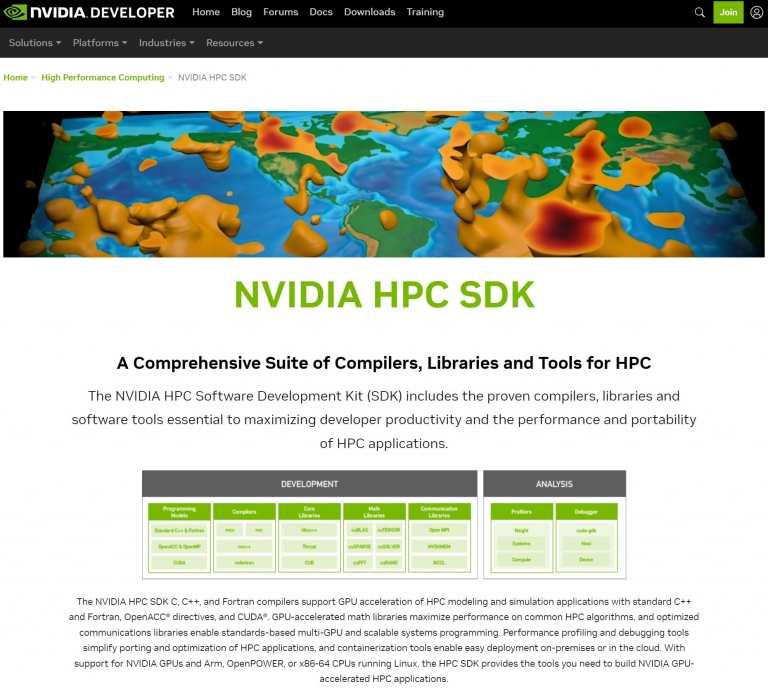

HPC、AI和科学计算应用程序应用的话，所有的应用都是要撰写程序开发，在经过重新编译，通过工具优化。 首先，安装好操作系统之后，还需要NVIDIA驱动程序470.57.02、NVIDIA CUDA Toolkit 11.4和 NVIDIA HPC SDK 21.7或更高版本才能正常工作。 接着，还需要优化，这时候还要用到CUDA、TensorRT、NVIDIA Triton、PyTorch、TensorFlow与RAPIDS工具，才能把撰写好的应用，在单一A100，两张A100，或多台服务器串接的状态下，进行丛集运算最佳化。

在不同的环境，不同的设定与优化的方式，会产生不同的运算速度结果。

应用领域

目前，像是这样NVIDIA ARM HPC Developer Kit开发者套件的服务器，正在火速的发展！ 这乃是因为GPU运算成为主流，整个GPGPU通用运算超夯的缘故！ 以往的运算集中在CPU上面，但到了HPC、AI和科学计算应用程序应用之后，CPU运算的部份较少，需要CPU多核心运算的协助，但并不一定需要强大的CPU来做运算，这时候低功耗的多核心ARM处理器就能派上用场。

目前，以台积电7纳米制程打造而成的96/128核心Ampere Altra Max处理器，全速运作只要250W，比起AMD EPYC 9004系列最强96核心/192执行绪9654处理器的360W还要更低，核心数量更多。 若未来的5纳米制程、3纳米制程ARM处理器推出，也将有更好的能耗表现。

整体来说，NVIDIA ARM HPC Developer Kit开发者套件，适合集中跑运算卡的应用。

NVIDIA A100超级计算机运算

目前，在超级计算机运算上面，是比较适合NVIDIA ARM HPC Developer Kit开发者套件应用。 主要是因为可以直接透过A100这样的加速卡来做运算，还可以透过NVIDIA BlueField-2 E系列DPU加速卡来串连更多台服务器做丛集运算，以达到更高速的运算速度要求。 而且，当串接多台服务器的时候，也可以因为Ampere Altra/Max处理器的节能强效，节省到整体用电的成本，相对的也是比较划算！

网页及应用程序服务器应用

撇开透过GPU加速卡的应用，多核心ARM处理器也相当适合低负载的网页及应用程式服务器应用，像是一般的网站架站，或者是NAS的储存服务器应用，ARM服务器级处理器都能轻松胜任，而且以更低的电源功耗就能完成任务。

目前，已经有多家虚拟服务器业者提供了ARM服务器的虚拟主机服务，也因为耗电比较少，价格更为便宜，适合低负载的服务器来使用。

特点

最后，我们总结这台NVIDIA ARM HPC Developer Kit开发者套件的特点，来看看技嘉服务器操刀G242-P32的优势。

NVIDIA认证服务器

这是一款可以兼容于英伟达 A100运算卡与NVIDIA BlueField-2 E系列DPU加速卡的服务器，而且通过NVIDIA认证，不用担心兼容性的问题。

NVIDIA A100运算卡与BlueField-2 E系列DPU加速卡支持

选购这台NVIDIA ARM HPC Developer Kit开发者套件，直接就内建两张NVIDIA A100运算卡与NVIDIA BlueField-2 E系列DPU加速卡，省去自己购买安装扩充的困难，而且套件已经包含了所有的工具，不用担心兼容性的问题，只要专心去撰写自己的程序，做最佳化的工作，轻松完成自己要执行的任务。

史上最强ARM服务器当之无愧！

这次，开箱了技嘉操刀的NVIDIA ARM HPC Developer Kit，看到了技嘉服务器的用心与细心，打造了这款臻于完美的ARM架构G242-P32服务器，不仅是用料扎实，散热方面也相当细心，具备相当高的稳定度与扩充能力，获得了肯定成为NVIDIA认证服务器，相当适合要做GPU协同运算服务器的用户选用。

整体来说，这是目前史上最强ARM服务器当之无愧！
