次旗舰级别的Intel Z790芯片主板,GIGABYTE Z790 AORUS MASTER X开箱介绍

3DMGAME 366 0

在GIGABYTE产品线中属于次旗舰的主板,一起来看看吧。

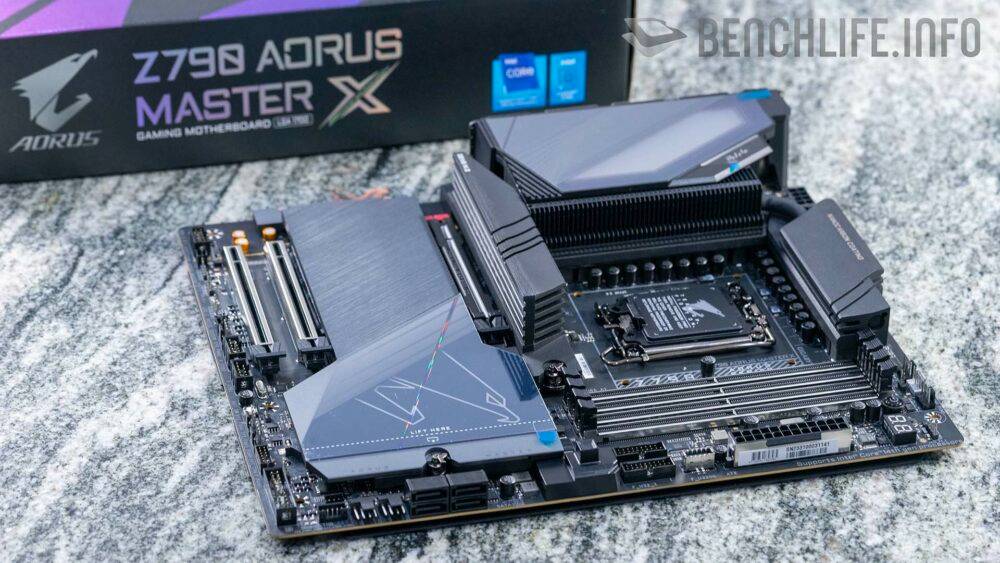

介绍过GIGABYTE Z790 AORUS PRO X这张银白色系,为 Raptor Lake-S Refresh 推出的主板之后,我们又收到了 GIGABYTE 的 Z790 MASTER X 主板。

这次GIGABYTE主打的主板有4张,分别是Z790AORUS XTREME X、AORUS PRO X、AORUS ELITE X WIFI 7以及今天要介绍的AORUS MASTER X。

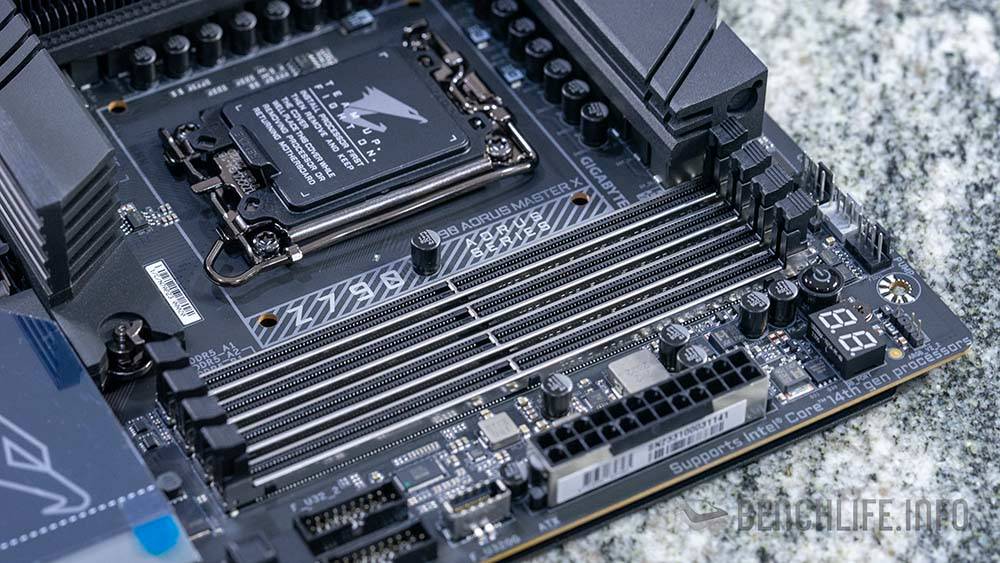

采用LGA 1700脚位,可以支持 Raptor Lake-S 与 Raptor Lake-S Refresh 世代处理器(反正都一样),GIGABYTE Z790 AORUS MASTER X 采用 20 + 1 + 2 相数字供电设计,相较于低供电设计的主板,供电相数越多,也就能更好的分散 CPU 供电电流,也可以顺势改善供电部分的温度。

当然,也可以有着更好的超频表现,不过一般空冷或是水冷的条件下,超频的空间还是有一定限度。

GIGABYTE Z790 AORUS MASTER 的 20 + 1 相为 Renesas RAA220105,每一相可以承受 105A 电流; 2 相部分为 On Semi NCP303160,每一相最大承受电流为 60A。

PWM Control IC 为 Renesas RAA229130。

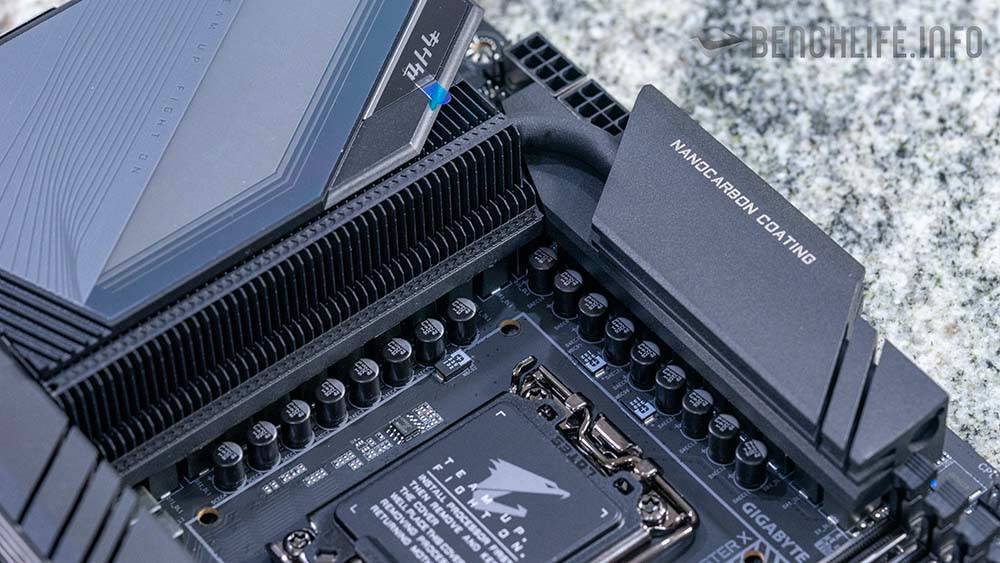

供电模块搭配的是 Thermal Armor Fins-Array,通过 8mm 直触式(HDT)连接鳍片和铝块组成的散热片,同时还采用 nanocarbon 涂层以及 12 W/mK 导热系数的Thermal Pad 强化温度表现。 (ELITE X 和 PRO X 系列使用的是 7 W/mK 导热系数)

对于nanocarbon涂层,GIGABYTE已经导入许久,其除了可以将散热片黑化外,也对温度表现有一定帮助,缺点就是成本偏高,但相较于一般镀黑镍的表面处理方式,nanocarbon涂层要环保许多。

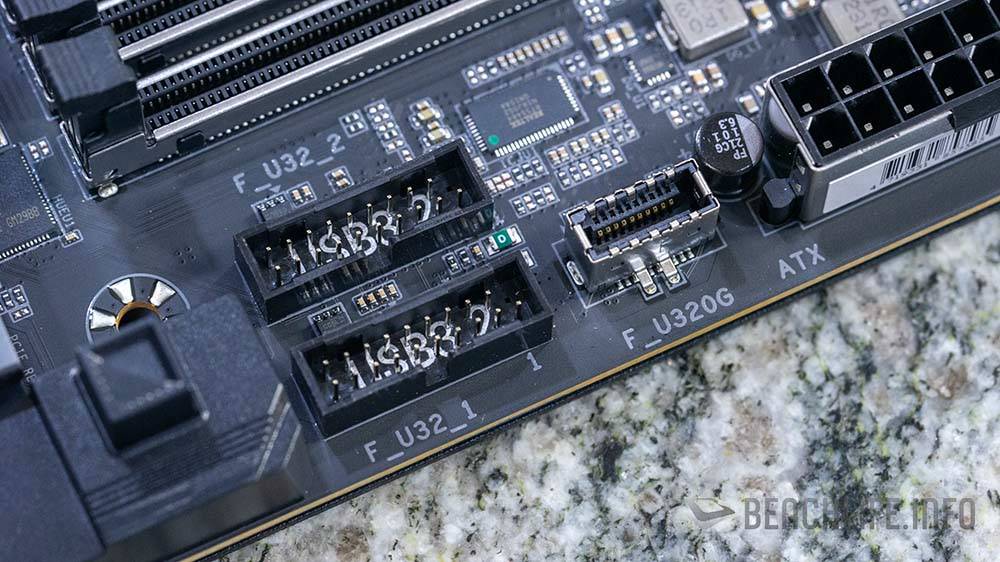

不同于PRO X提供前置USB-C接头,MASTER X部分就只有2x USB 3.2 10G以及1x USB 3.2 20 <>G的Header供使用。

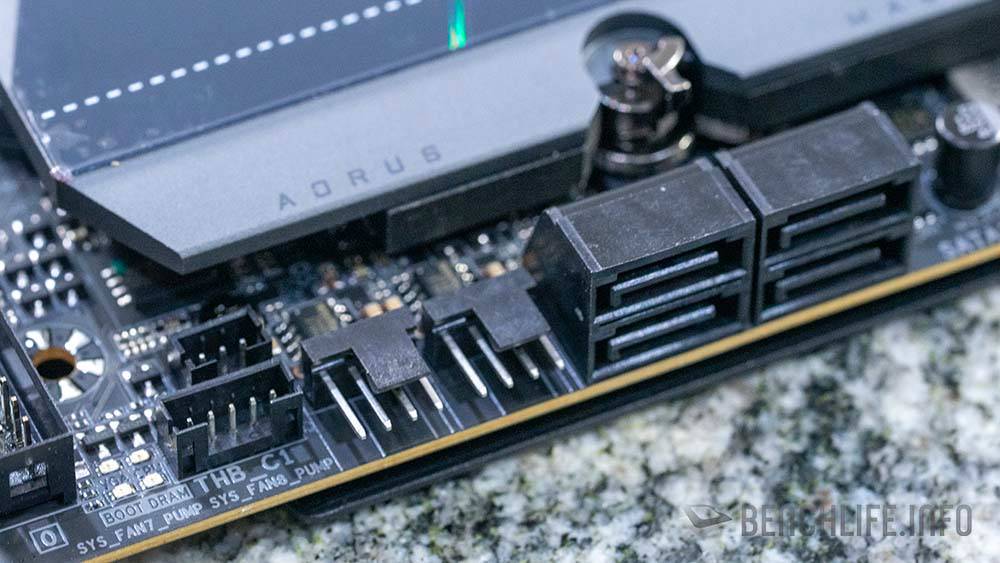

Z790 AORUS MASTER X 提供 Thunderbolt Header,若想要使用 Thunderbolt 则需要转向考虑旗舰的 Z790 AORUS XTREME X 主板; 主板仅保留 4 组 SATA 6.0Gbps 供使用,对于大部分用户来说,这数量的配置应该足以应付需求。

PCIe 插槽数配置与Z790AORUS PRO X没有太大差异,分别是PCIe 5.0 x16与2x PCIe x16插槽的PCIe x4带宽供使用。

其中 PCIe 5.0 x16 部分采用 Ultra Durable PCIe Armor 强化承重能力,毕竟 GeForce RTX 40 系列显卡的重量可以说是「突破天际」… 当然,也有加入EZ-Latch Plus设计,方便用户轻松拆卸显卡。

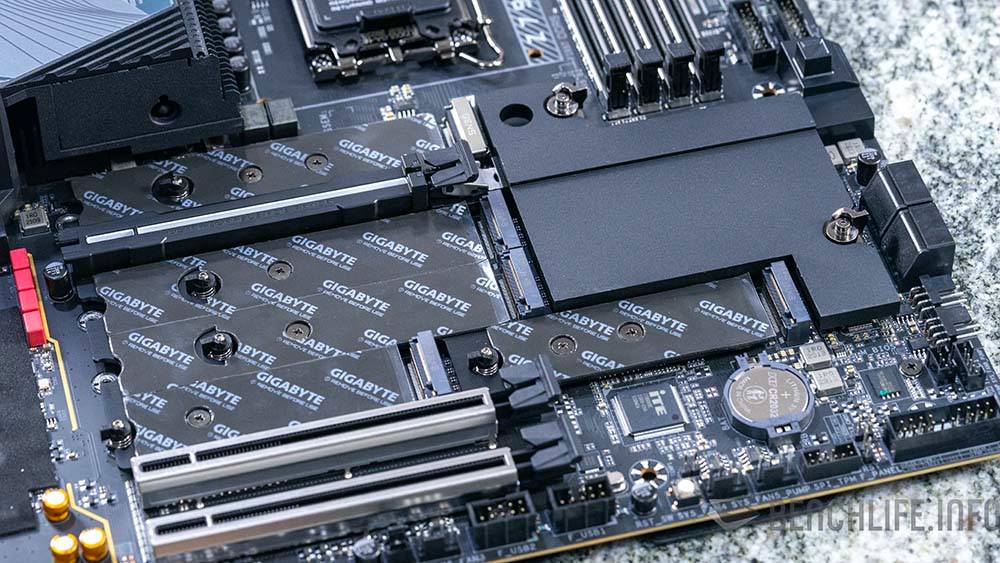

除了PCIe 5.0 x4 M.2 SSD支持外,Z790AORUS MASTER X也支持多达4组PCIe 4.0 x4 M.2 SSD,全部都有加入免螺丝设计的EZ-Latch Click。

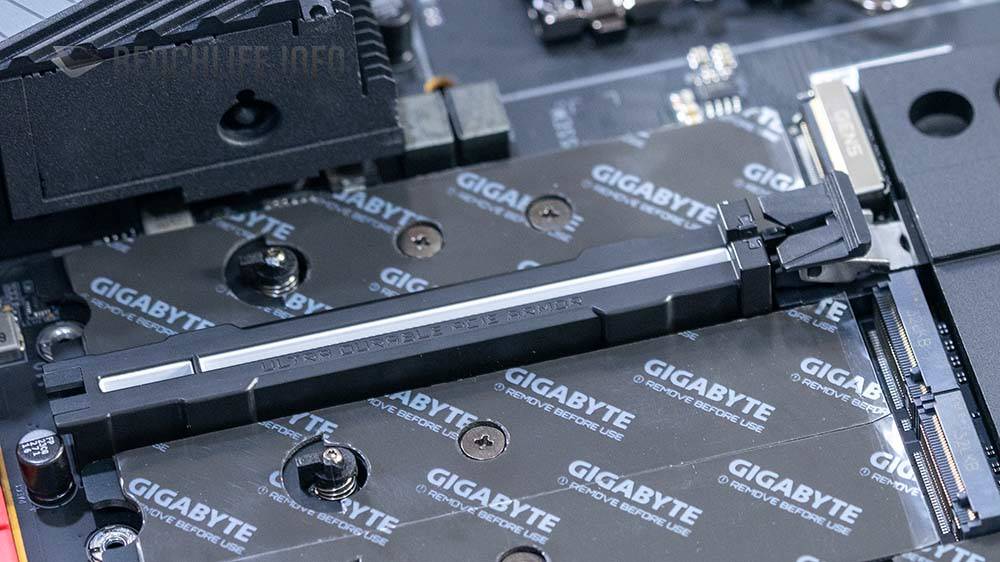

PCIe EZ-Latch 也是一个相当方便的的设计。

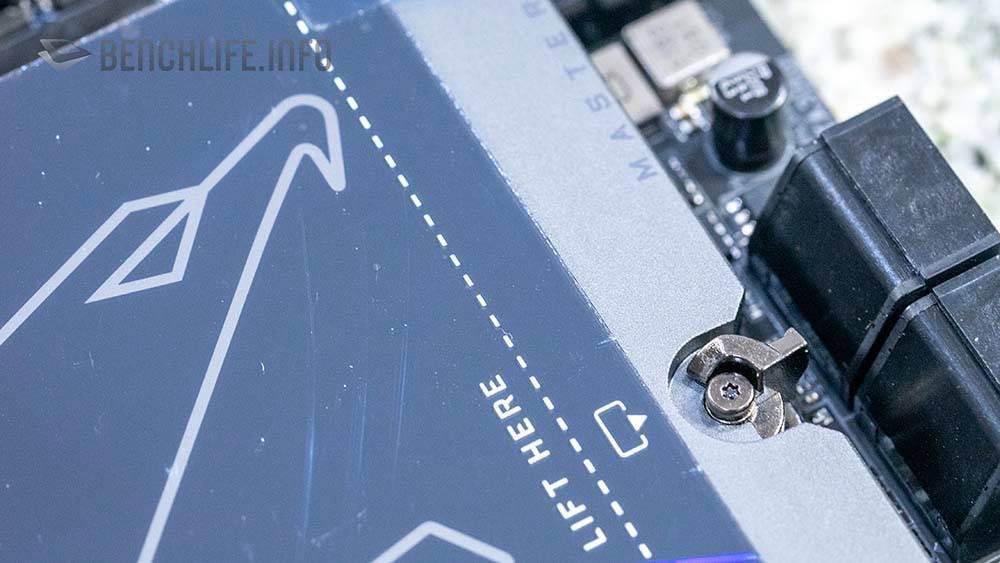

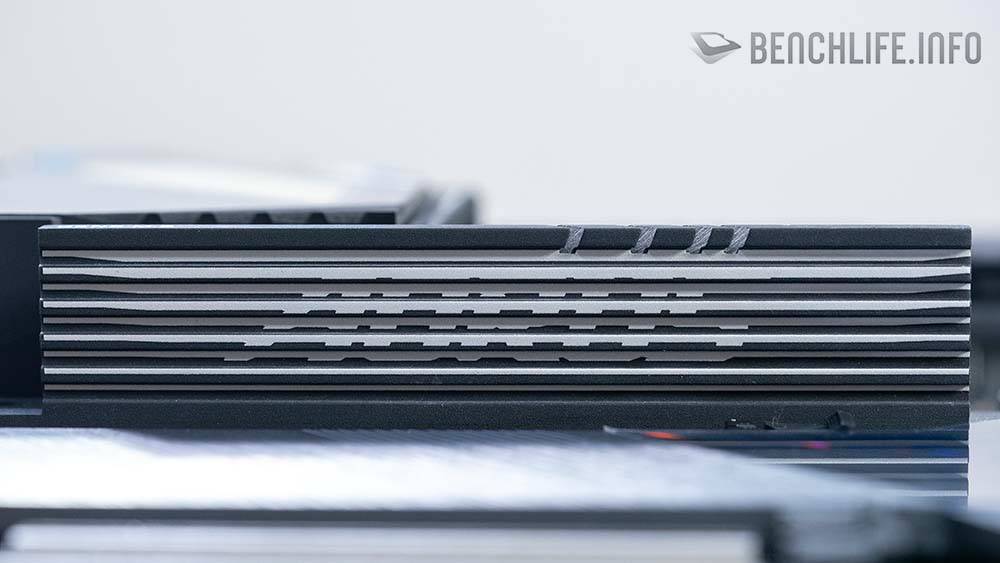

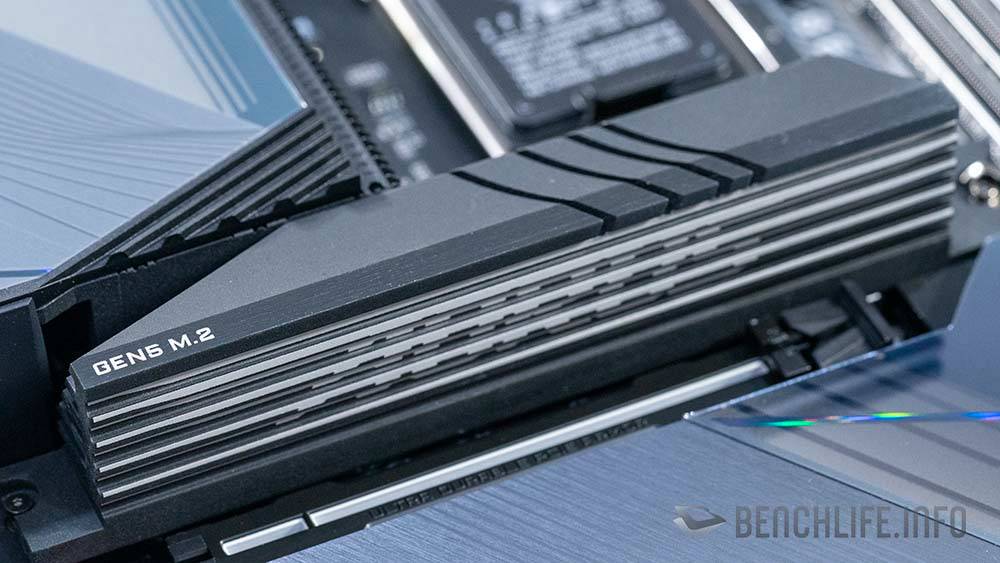

PCIe 5.0 x4 M.2 SSD搭配上 M.2 Thermal Guard XL,能更有效的降低 PCIe 5.0 x4 M.2 SSD 在连续读写时候的温度,这部分在实测部分会一并进行相关测试。

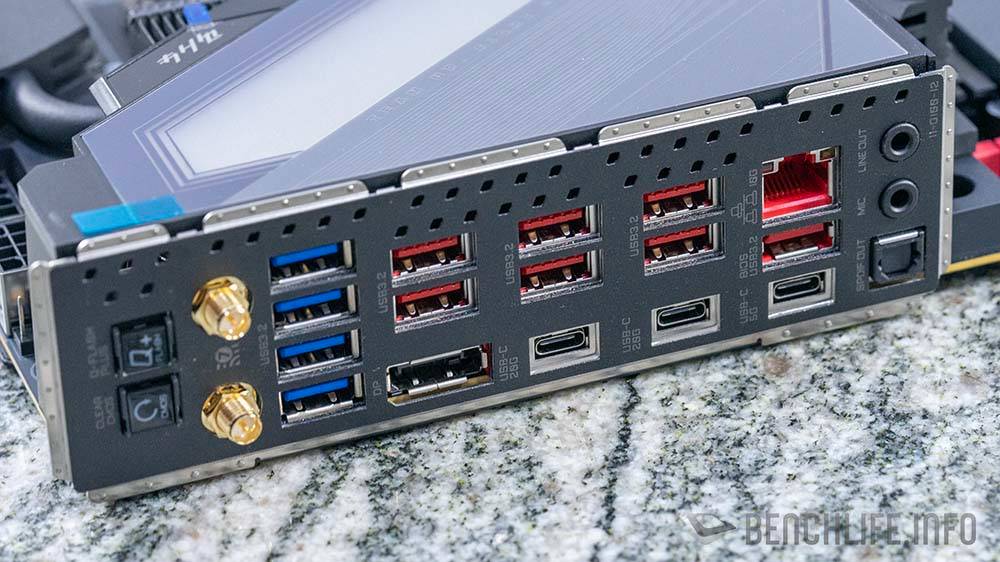

I/O 配置也相当全面,包含 3x USB-C 接口(20Gbps x2 + 5Gbps x1)、11 组 USB 3.2 Type- A(4x 5Gbps + 7x 10Gbps)以及 DisplayPort。

可以见到I/O Shield有开孔设计,GIGABYTE官方声称这样的设计能对散热进行改善; 反正 EMI 可以过,要怎么开孔都没问题啦…

GIGABYTE Z790 AORUS MASTER X 使用的Wi-Fi 7芯片来自Qualcomm,但后续可能换更换至Intel BE200 Wi-Fi 7芯片。 另外,这张主板的 10G 网络则是使用 Marvell 的 AQC113c,是一款 MAC + PHY 整合的产品。

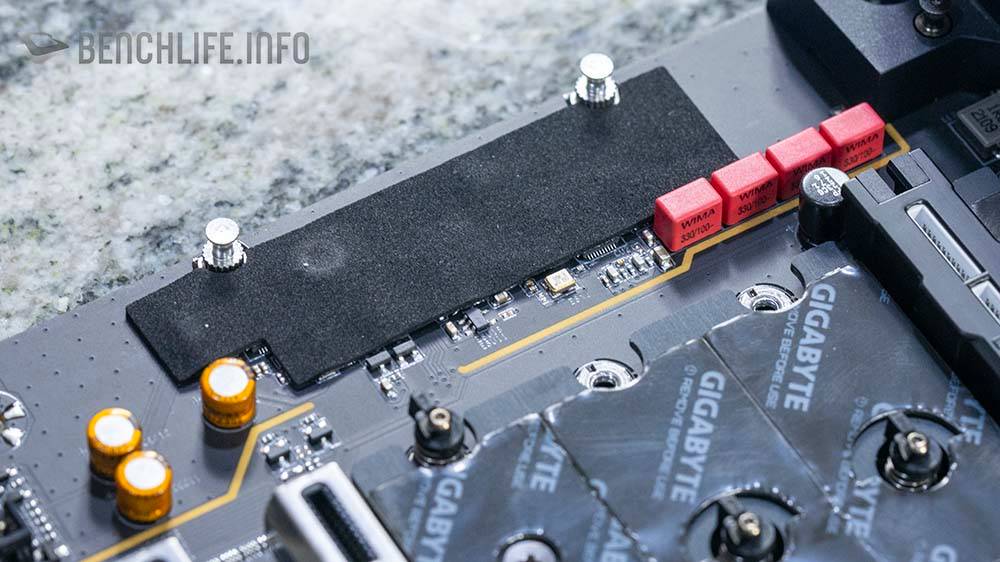

至于音效部分使用过的是 Realtek ALC 1220 + ESS Sabre9118EQ DAC,并且搭配上德国 WIMA 薄膜式电容。

至于Wi-Fi天线部分,早前在Z790AORUS PROX部分已经提及,这次GIGABYTE全面转换至新设计的Wi-Fi天线,除了Z790AORUS PRO X是白色外,其余皆为黑色系。

GIGABYTE 这次 Raptor Lake-S Refresh 世代用的 Intel Z790 芯片主板,皆采用 8 层的 Low Loss 设计 PCB,包含了 XTREME X、MASTER X、PRO X 以及 ELITE X WIFI7。

针对Z790AORUS MASTER X主板介绍大致到这里暂告一段落,实测部分,就留待10月份再来看看唄。
