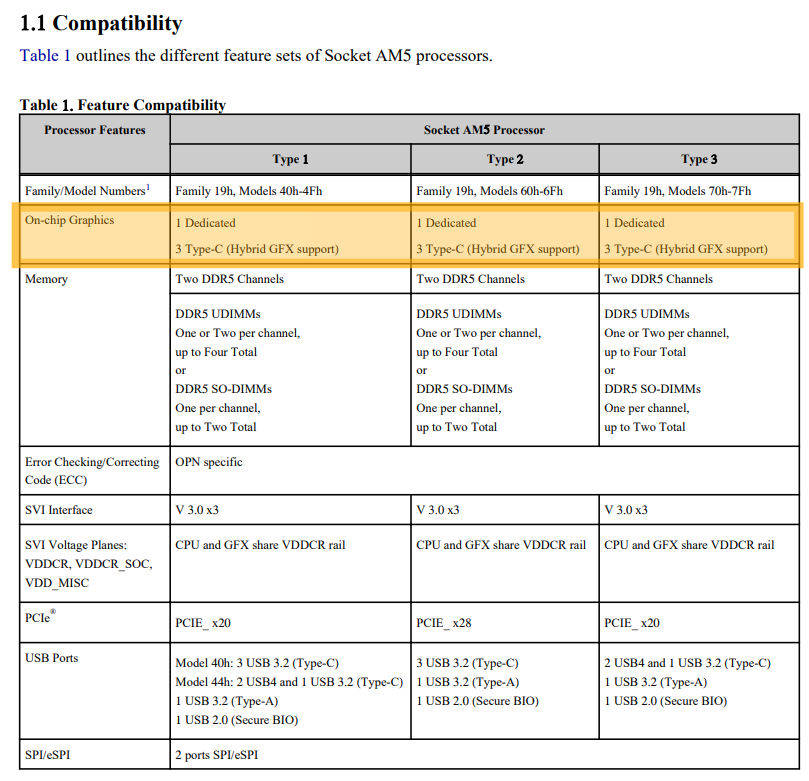

关于AMD AM5 Ryzen 7000 APU，网络上开始流传因为APU 内的PCI-E 通道有被削减/ 禁用，将导致无法有效利用主机板上的一些插槽。 目前的AM5 CPU 设有16 + 4 + 4 共24 组PCI-E (5.0) 通道供板厂引出至各插槽，前题是板厂有把它们拉出来。 如果AM5 APU 将只有16 + 4 = 20 甚至只剩16 组PCI-E 通道，这或许会影响目前的AM5 主机板，因为有些AM5 主机板已把16 + 4 + 4 悉数拉出来供使用者随意使用，有些则只有16 + 4，甚至只有16。 笔者简单整理五大台系板厂的AM5 A620 / B650 / B650E 主机板关于CPU 的PCI-E 通道分配设计资讯，如有错误或遗漏之处则以板厂官方资讯为准。
AMD AM5 变化多端
假设X16 为标准配备，AM5 CPU 内剩下的两组X4 在不同的主机板上有不同的呈现。 M.2 插槽是常见的做法，PCI-E 插槽的做法也不是没有，不拉的大有板在； 至于那是PCI-E 5.0、4.0 或3.0，还有那是X4、X2 甚至X1 ，其实板厂在官网上都有提供相关资讯。
技嘉：
| 技嘉 | 处理器 X4 | 处理器 X4 |
| A620M C（修订版 1.0） | GEN4X4 M.2 | GEN3X2 M.2 |
| A620I AX（修订版 1.0） | GEN4X4 M.2 | 不适用 |
| A620M 游戏 X（修订版 1.0） | GEN4X4 M.2 | 不适用 |
| A620M DS3H （修订版 1.0） | GEN4X4 M.2 | 不适用 |
| A620M 游戏 X 斧头 （修订版 1.0） | GEN4X4 M.2 | 不适用 |
| A620M H （修订版 1.0） | GEN4X4 M.2 | 不适用 |
| A620M S2H（修订版 1.0） | GEN4X4 M.2 | 不适用 |
| B650 奥鲁斯精英 （修订版 1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 奥鲁斯精英 （修订版 1.0） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 奥鲁斯精英斧头 （修订版 1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 奥鲁斯精英斧头 （修订版 1.0/1.1） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 奥鲁斯专业斧头 （修订版 1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 奥鲁斯专业斧头 （修订版 1.0/1.1） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 奥鲁斯精英斧 （修订版 1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 奥鲁斯精英斧头 （修订版 1.0/1.1） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M C V2 （修订版 1.0） | GEN4X4 M.2 | GEN3X2 M.2 |
| B650M D3HP （修订版 1.0） | GEN4X4 M.2 | 不适用 |
| B650M 游戏无线上网 （修订版 1.0） | GEN4X4 M.2 | 不适用 |
| B650M D2H （修订版 1.0） | GEN4X4 M.2 | 不适用 |
| B650M S2H （修订版 1.0） | GEN4X4 M.2 | 不适用 |
| B650M H （修订版1.0） | GEN4X4 M.2 | 不适用 |
| B650M K （修订版1.1） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M K （修订版1.0） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M DS3H （修订版1.3） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M DS3H （版本1.0/1.1/1.2） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M 游戏X 斧头（修订版1.3） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M 游戏X AX （修订版1.0/1.1/1.2） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M K （修订版1.0） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M K （修订版1.1） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650 游戏X（修订版1.3） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 游戏X（修订版1.0/1.1） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650 游戏X（修订版1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M C （修订版1.0） | GEN4X4 M.2 | GEN3X1 PCIE |
| B650E 奥鲁斯·塔奇翁（修订版1.0） | GEN5X4 M.2 | GEN5X4 M.2 |
| B650 游戏X 斧头（修订版1.3） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 游戏X 斧头（修订版1.0/1.1） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650 游戏X 斧头（修订版1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650E 奥鲁斯大师（修订版1.0） | GEN5X4 M.2 | GEN5X4 M.2 |
| B650 奥鲁斯精英斧头 （修订版 1.0/1.1） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 奥鲁斯精英斧（修订版1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 奥鲁斯精英（修订版1.0） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 奥鲁斯精英（修订版1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 奥鲁斯专业斧头（修订版1.x） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 奥鲁斯精英（修订版1.0） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 奥鲁斯专业斧头 （修订版 1.0/1.1） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 奥鲁斯专业斧头 （修订版 1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 奥鲁斯精英斧头 （修订版 1.0/1.1） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 奥鲁斯精英斧头 （修订版 1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 航空G （修订版1.0） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M 游戏 X AX （修订版 1.0/1.1/1.2） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M 游戏 X 斧头 （修订版 1.3） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M DS3H （版本 1.0/1.1/1.2） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M DS3H （修订版 1.3） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650I 超奥鲁斯（版本1.0/1.1/1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 游戏 X（修订版 1.0/1.1） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650 游戏 X（修订版 1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 游戏 X（修订版 1.3） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 游戏 X 斧头 （修订版 1.0/1.1） | GEN4X4 M.2 | GEN4X4 M.2 |
| B650 游戏 X 斧头（修订版 1.2） | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 游戏 X 斧头（修订版 1.3） | GEN5X4 M.2 | GEN4X4 M.2 |
微星：
| .MSI | 处理器X4 | 处理器X4 |
| 专业版A620M-E | GEN4X4 M.2 | 不适用 |
| 专业版B650M-B | GEN4X4 M.2 | 不适用 |
| MPG B650 碳纤维无线网络 | GEN5X4 M.2 | GEN4X4 PCIE |

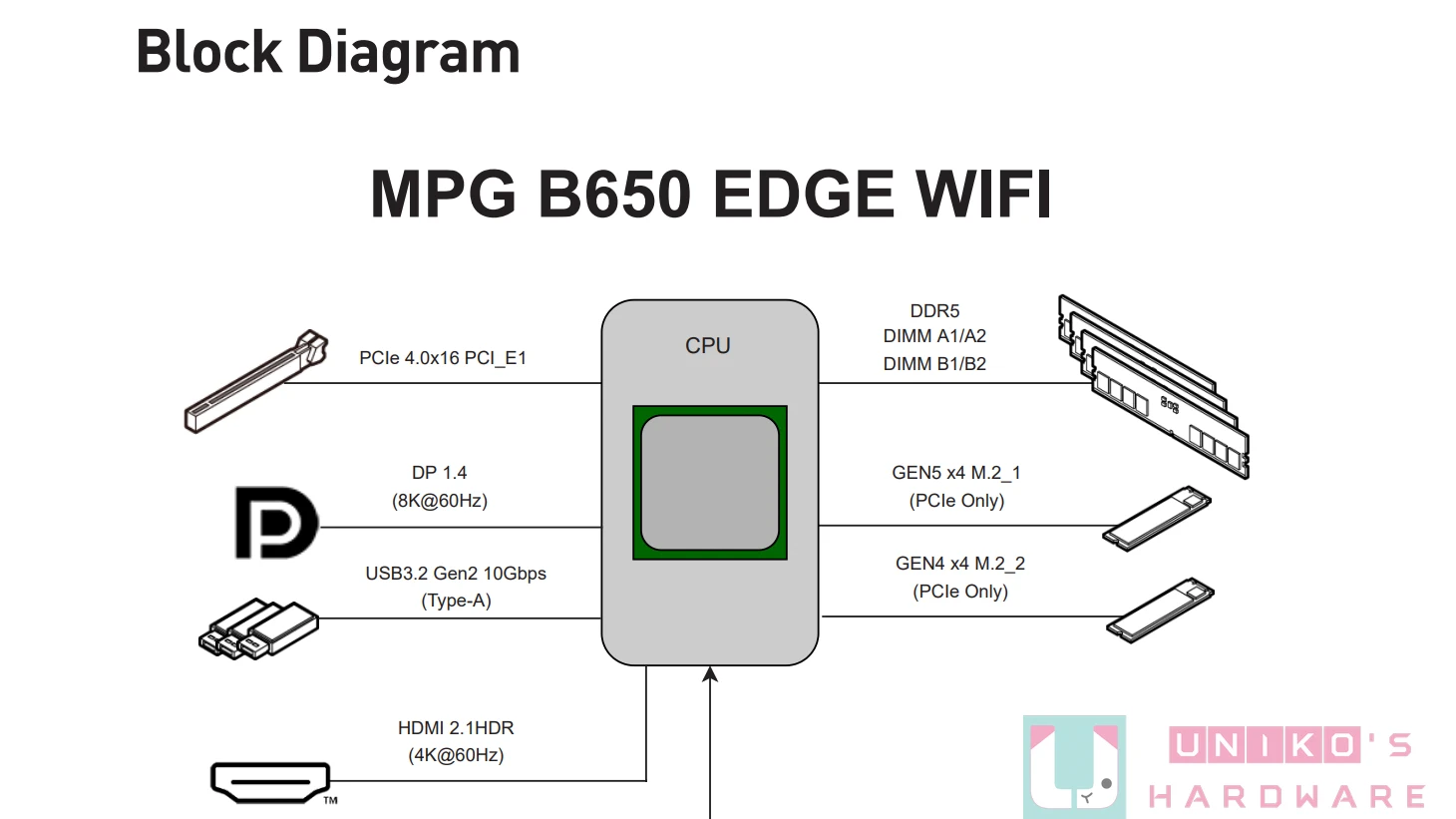

| MPG B650边缘无线网络 | GEN5X4 M.2 | GEN4X4 M.2 |
| MPG B650I 边缘无线网络 | GEN4X4 M.2 | 不适用 |
| MAG B650 战斧无线上网 | GEN4X4 M.2 | GEN4X4 M.2 |
| MAG B650M 迫击炮无线上网 | GEN4X4 M.2 | GEN4X4 M.2 |
| 马格B650M迫击炮 | GEN4X4 M.2 | GEN4X4 M.2 |
| B650M零项目项目 | GEN4X4 M.2 | GEN4X4 M.2 |
| B650 游戏加无线网络 | GEN4X4 M.2 | GEN4X4 M.2 |
| 专业版B650-P 无线上网 | GEN4X4 M.2 | GEN4X4 M.2 |
| 专业版B650-VC 无线网络 | GEN4X4 M.2 | GEN4X4 M.2 |
| 专业版B650-S 无线上网 | GEN4X4 M.2 | GEN4X4 M.2 |
| 专业版B650M-A 无线上网 | GEN4X4 M.2 | GEN4X4 M.2 |
| 专业版B650M-A | GEN4X4 M.2 | GEN4X4 M.2 |
| 专业版B650M-P | GEN4X4 M.2 | 不适用 |
华硕：
| 华硕 | 处理器X4 | 处理器X4 |
| 专业版A620M-破折号-CSM | GEN4X4 M.2 | 不适用 |
| 优质A620 无线上网 | GEN4X4 M.2 | GEN3X4 M.2 // 2*GEN3X1 PCIE |
| 主用 A620M-K-CSM | GEN4X4 M.2 | 不适用 |
| 总理 A620M-K | GEN4X4 M.2 | 不适用 |
| 专业版 A620M-C-CSM | GEN4X4 M.2 | GEN4X4 M.2 |
| 总理 A620M-E-CSM | GEN4X4 M.2 | 不适用 |
| 总理 A620M-E | GEN4X4 M.2 | 不适用 |
| 主用 A620M-A-CSM | GEN4X4 M.2 | GEN4X4 M.2 |
| TUF游戏A620M-PLUS | GEN4X4 M.2 | GEN4X4 M.2 |
| TUF 游戏 A620M 以上无线网络 | GEN4X4 M.2 | GEN4X4 M.2 |
| 总理 A620M-A | GEN4X4 M.2 | GEN4X4 M.2 |
| 图夫游戏 A620-专业无线网络 | GEN4X4 M.2 | GEN4X4 M.2 |
| EX-B650M-V7 | GEN5X4 M.2 | GEN4X4 M.2 |
| 主用 B650M-K-CSM | GEN5X4 M.2 | GEN4X4 M.2 |
| 总理 B650M-K | GEN5X4 M.2 | GEN4X4 M.2 |
| 图夫游戏B650M-E无线上网 | GEN5X4 M.2 | GEN4X4 M.2 |
| 图夫游戏 B650M-E | GEN5X4 M.2 | GEN4X4 M.2 |
| 专业版 B650M-CT-CSM | GEN5X4 M.2 | GEN4X4 PCIE |
| 主用B650M-A WIFI II-CSM | GEN5X4 M.2 | 不适用 |
| 总理B650M-A 无线上网II | GEN5X4 M.2 | 不适用 |
| 主用B650M-A AX II | GEN5X4 M.2 | GEN4X1 PCIE |
| 主用B650M-A II-CSM | GEN5X4 M.2 | 不适用 |
| 总理B650M-A 二世 | GEN5X4 M.2 | 不适用 |
| 主用B650M-A-CSM | GEN5X4 M.2 | 不适用 |
| 主用B650M-A | GEN5X4 M.2 | 不适用 |
| 罗格思瑞克斯B650E-F游戏无线上网 | GEN5X4 M.2 | GEN4X4 M.2 |
| 罗格思瑞克斯B650E-E游戏无线上网 | GEN5X4 M.2 | GEN4X4 M.2 |
| 罗格思瑞克斯B650-A游戏无线上网 | GEN5X4 M.2 | GEN4X4 M.2 |
| 罗格思瑞克斯B650E-I游戏无线上网 | GEN5X4 M.2 | GEN4X4 M.2 |
| 总理B650-加CSM | GEN5X4 M.2 | GEN4X4 M.2 |
| 总理B650M-A 无线上网-CSM | GEN5X4 M.2 | 不适用 |
| ProArt B650-CREATOR | GEN5X4 M.2 | GEN4X4 M.2 |
| 图夫游戏B650M 以上 | GEN5X4 M.2 | GEN4X4 M.2 |
| 图夫游戏B650M 以上无线网络 | GEN5X4 M.2 | GEN4X4 M.2 |
| 图夫游戏B650-PLUS | GEN5X4 M.2 | GEN4X4 M.2 |
| 优质B650M-A无线上网 | GEN5X4 M.2 | 不适用 |
| 主B650M-A 轴 | GEN5X4 M.2 | GEN4X1 PCIE |
| 总理B650-PLUS | GEN5X4 M.2 | GEN4X4 M.2 |
| 图夫游戏B650 加无线网络 | GEN5X4 M.2 | GEN4X4 M.2 |
华擎：
| 阿斯洛克 | 处理器X4 | 处理器X4 |
| A620M 专业无线上网 | GEN4X4 M.2 | GEN4X4 M.2 |
| A620M 专业版 RS | GEN4X4 M.2 | GEN4X4 M.2 |
| A620M-HDV/M.2+ | GEN4X4 M.2 | GEN4X4 M.2 |
| A620M-HDV/M.2 | GEN4X4 M.2 | 不适用 |
| A620I 闪电无线网络 | GEN4X4 M.2 | 不适用 |
| B650E 太极 | GEN5X4 M.2 | TB4 |
| B650E 太极精简版 | GEN5X4 M.2 | TB4 |
| B650E 钢传奇无线网络 | GEN5X4 M.2 | GEN3X4 PCIE |
| B650E PG 激流无线网络 | GEN5X4 M.2 | GEN3X4 PCIE |
| B650E PG-ITX 无线上网 | GEN5X4 M.2 | GEN4X4 M.2 |
| B650 现场混音器 | GEN5X4 M.2 | GEN4X4 PCIE |
| B650 专业版RS | GEN5X4 M.2 | GEN3X4 PCIE |
| B650 PG 闪电 | GEN5X4 M.2 | GEN4X4 M.2 |
| B650M PG 闪电 | GEN5X4 M.2 | GEN3X4 PCIE |
| B650M PG 闪电无线网络 | GEN5X4 M.2 | GEN3X4 PCIE |
| B650M PG 激流无线网络 | GEN5X4 M.2 | GEN4X4 PCIE |
| B650M PG 激流 | GEN5X4 M.2 | GEN4X4 PCIE |
| B650I 闪电无线网络 | GEN5X4 M.2 | 不适用 |
| B650M 专业无线上网 | GEN5X4 M.2 | GEN3X4 PCIE |
| B650M 专业版RS | GEN5X4 M.2 | GEN3X4 PCIE |
| B650M-丁型/M.2 | GEN5X4 M.2 | GEN4X4 PCIE |
| B650M-H/M.2+ | GEN5X4 M.2 | GEN4X4 M.2 |
映泰：
| 生物之星 | 处理器 X4 | 处理器 X4 |
| A620MT | GEN4X4 M.2 | 不适用 |
| A620MP-E 专业版 | GEN4X4 M.2 | 2 * GEN4X1 PCIE |
| B650MT-E 专业版 | GEN4X4 M.2 | 2 * GEN4X1 PCIE |
| B650MS2 | GEN4X4 M.2 | 不适用 |
| B650吨 | GEN4X4 M.2 | 不适用 |
| B650MP-E 专业版 | GEN4X4 M.2 | 2 * GEN4X1 PCIE |
| B650MXC专业版 | GEN4X4 M.2 | 2 * GEN4X1 PCIE |
| B650M-银色 | GEN4X4 M.2 | GEN4X4 M.2 |
| B650EGTQ | GEN5X4 M.2 | GEN5X4 M.2 |
因为主板的线路早已被拉好，其实放什么CPU 进去也没什么影响。至于为什么有价值的东西也不好好回收使用而倒掉，笔者认为尽管所有主板皆合符法规能够启用CPU，还是爷爷说的对，插槽要不要钱、GEN5要不要钱、X4的MLCC要不要钱、PCB低损耗板材要不要钱、6层板要不要钱。网络上有人说这是AMD又再搞板厂，没跟板厂说APU将不会有24组PCI-E通道这么多，笔者认为这种说法很好笑也很无知，手法纯熟又熟悉。这年头，有能者割之。
