AMD推出AGESA 1007，进一步解锁DDR5 1： 2 （UCLK：MCLK） 的频率上限，大概从6400 MHz放宽至8000 MHz，使DDR5超频在AM5主板上变得更有趣。 各家板厂的用户陆续回报4 DIMM板子也能超到 DDR5 7600 MHz 甚至是 DDR5 8000 MHz，虽然在实际应用上 DDR5 8000 MHz 1：2 （相比 6400 MHz 1：1） 没有带来可观的性能提升，但是 AGESA 1007 已引起 DDR5 超频风潮，一时间 AM5 主板的讨论度被推至最高点！ 为了钱当然要蹭一下，DDR5 笔者很熟啦，严重怀疑AGESA 1007有加水，随手拿起MSIAG X670E TOMAHAWK WIFI、RYZEN R9 7900X、G.SKILL TRIDENT Z5 RGB 2*24G 8000 MHz、120MM风扇（替DDR5散热），兄弟坐稳啦微星的LOGO要出来了！

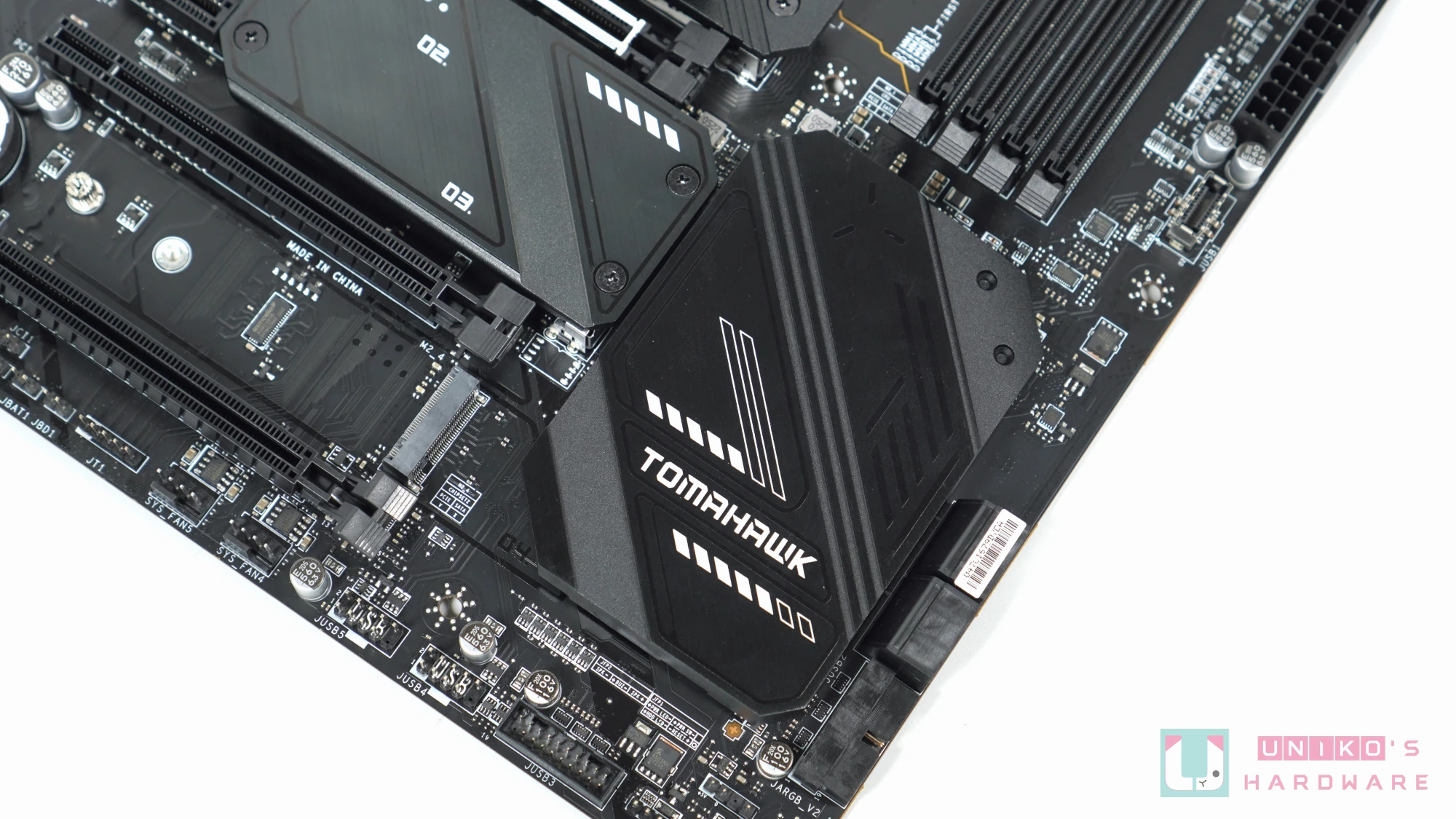

AGESA 1007 开 A-XMP 轻松上 DDR5 8000

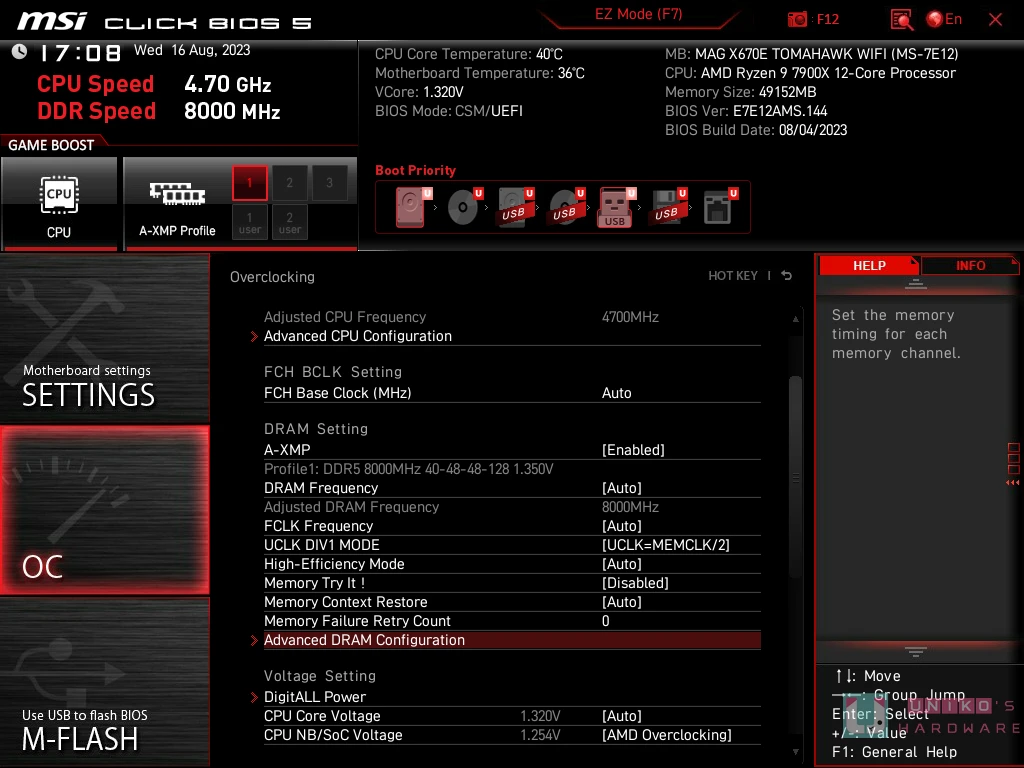

从官网下载并更新至最新BETA BIOS V144，在BIOS内打开A-XMP （因为G.SKILL这一组DDR5没有EXPO设定）后，没想到MSS的LOGO真的出来了，轻松开机！
可是要把A-XMP 8000 MHz稳住，却不是那么容易，调了大半天，不断尝试不同的电压组合，顶多只做到250%，时序因为笔者不懂就放AUTO。
后来把 2 根内存互换插槽，倒头就睡，山不转路转，没想到 HCI 烧不过内存对调就好了。

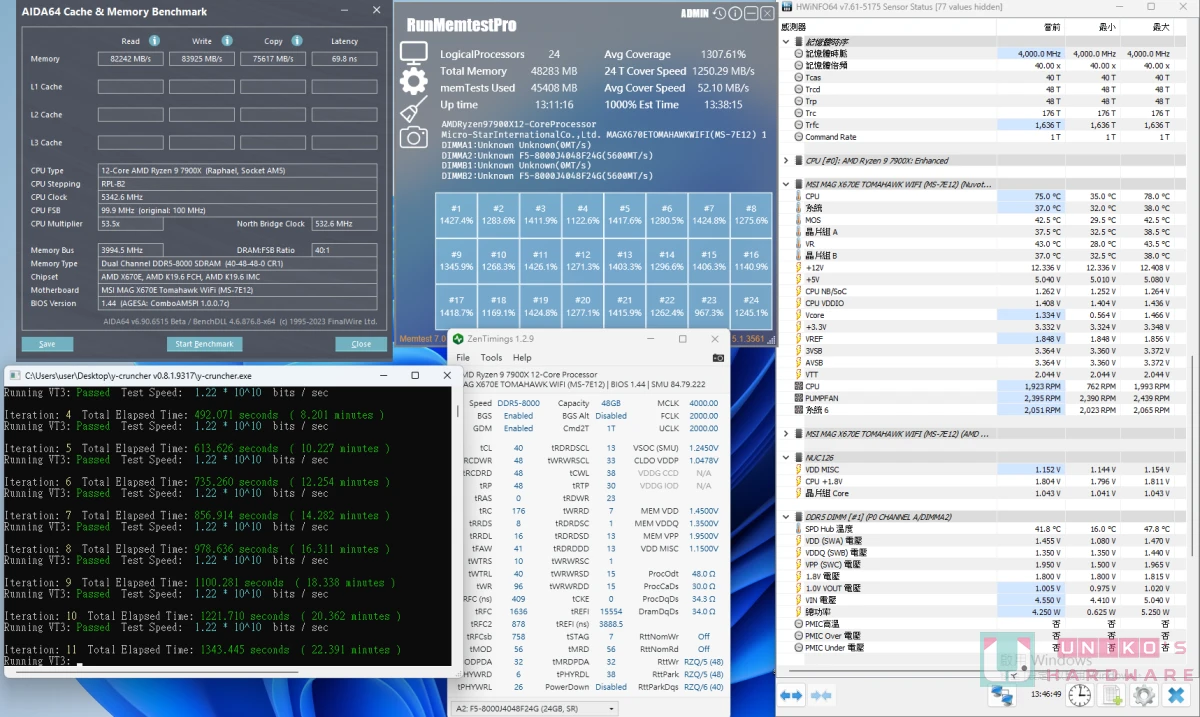

听说AM5 DDR5就是要烧VT3，而不是VST。
在 AM5 主机板上，影响 DDR5 超频的电压，听说有以下这几项：
VSOC
VDD MISC
VDDP
VDDG
VCCIO MEM (MC)
CPU 1P8
DRAM VDD
DRAM VDDQ
DRAM VPP

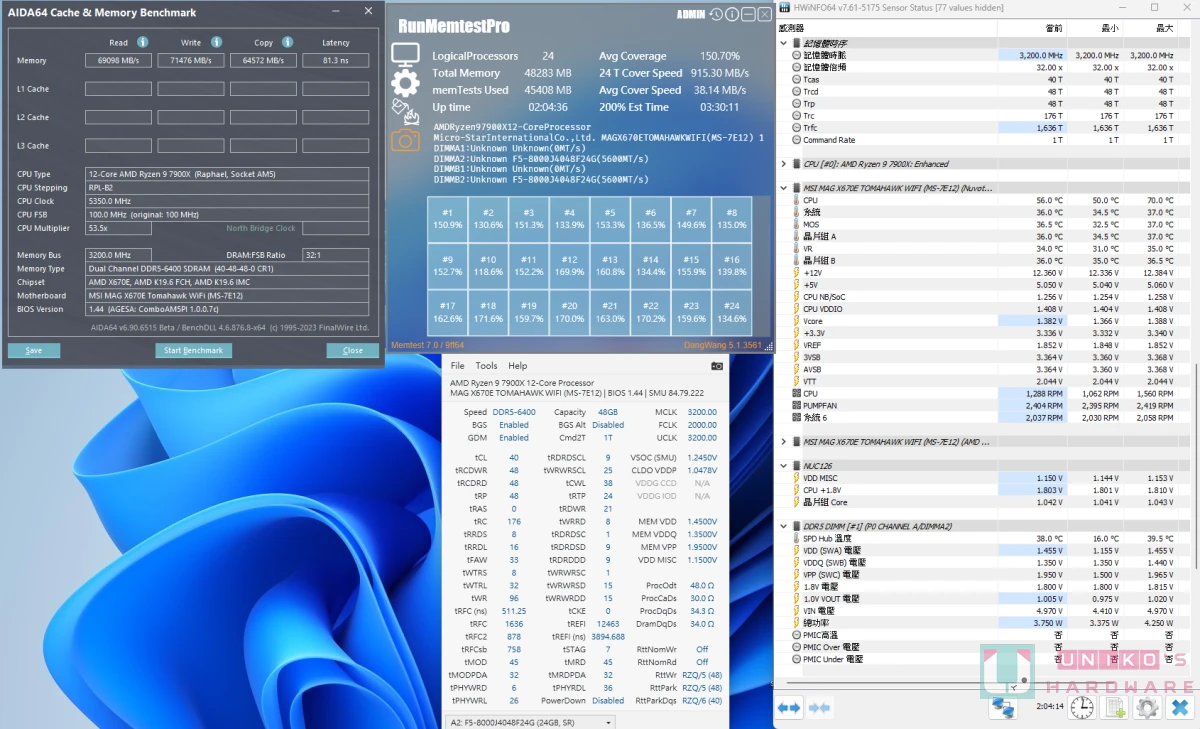

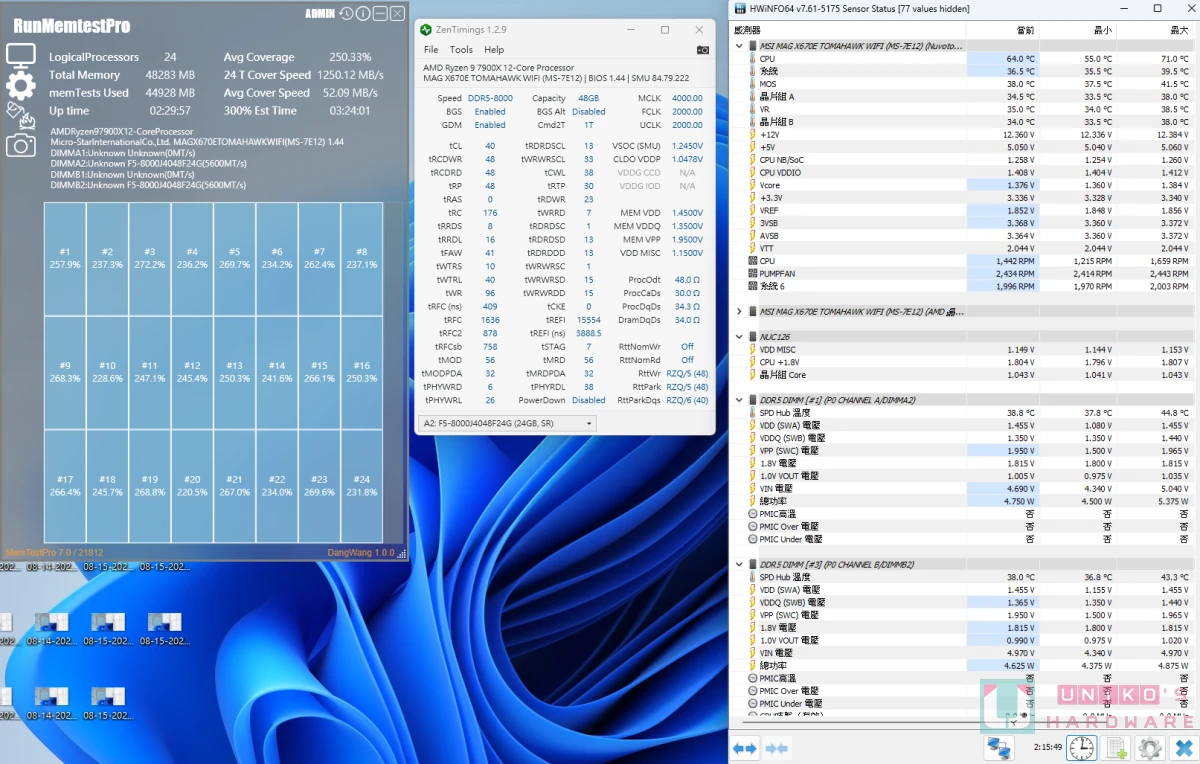

以下是 8000 MHz 1300 % 的 BIOS 设定：

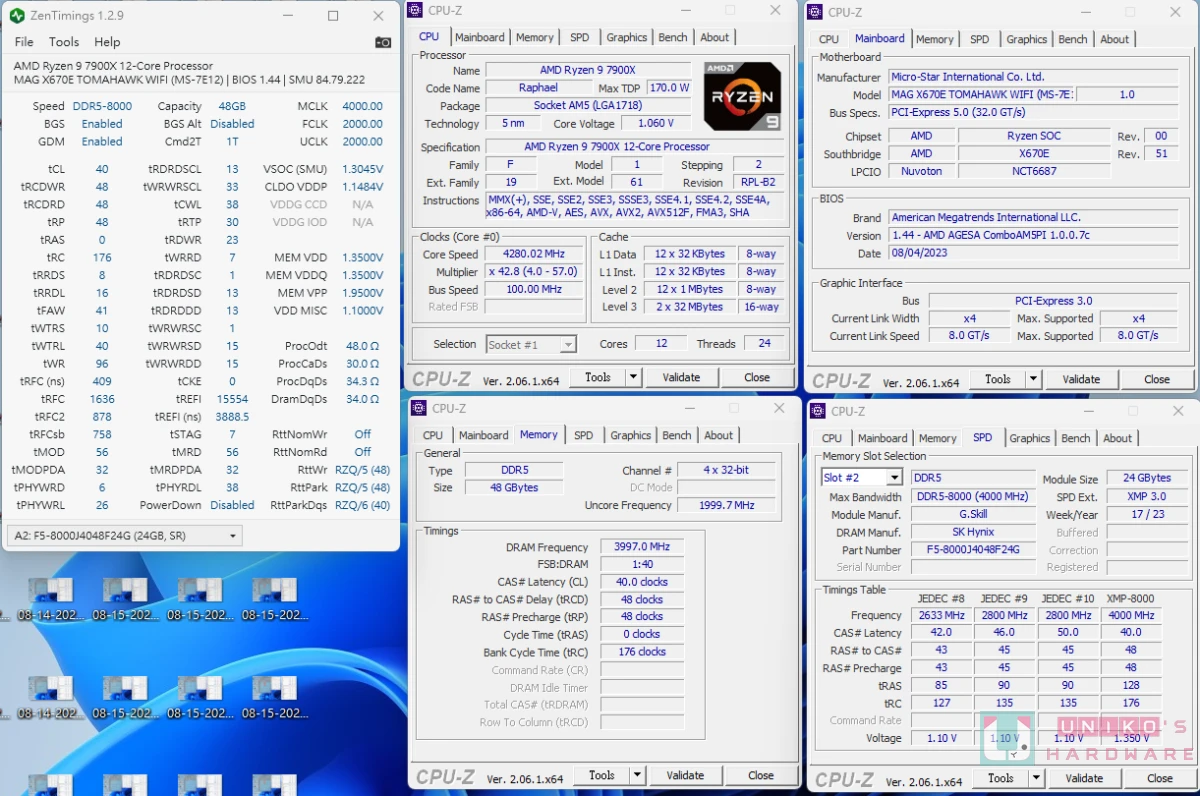

6400 MHz （UCLK MCLK 1：1） 作参考。
TRAS被显示为0的原因笔者猜测与BIOS有关，在MSS BIOS内TRAS被容许输入的上限是126，而这一组DDR5的XMP TRAS却是128。 在BIOS内手动输入TRAS 126后，实测下来好像没有什么分别。

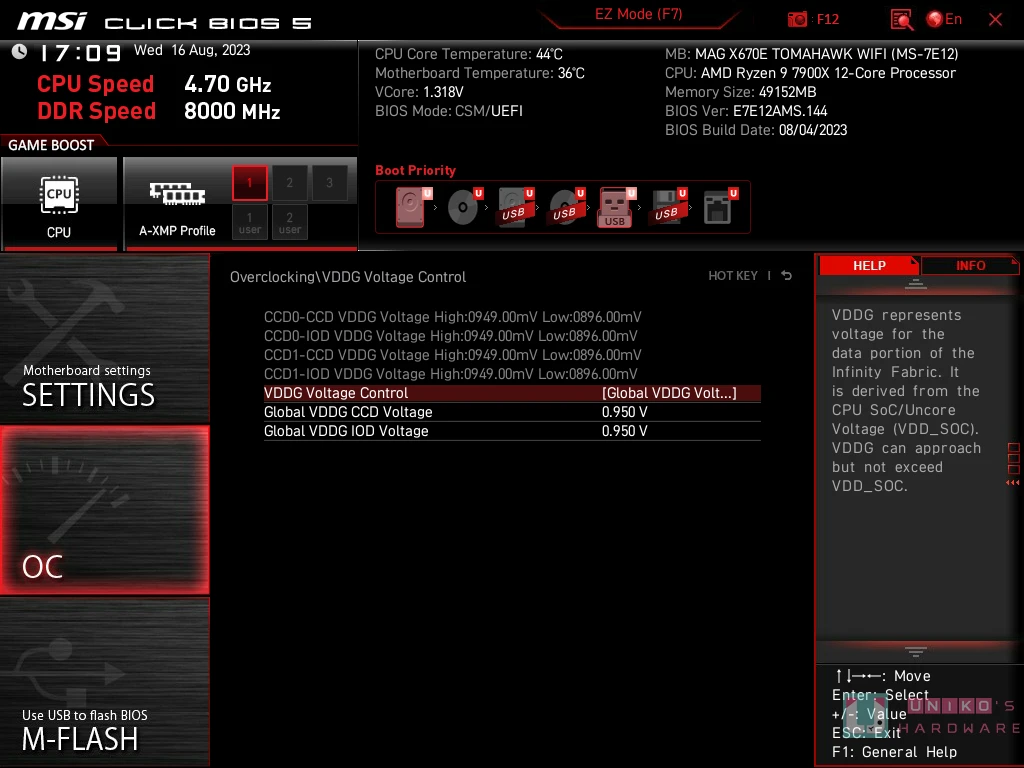

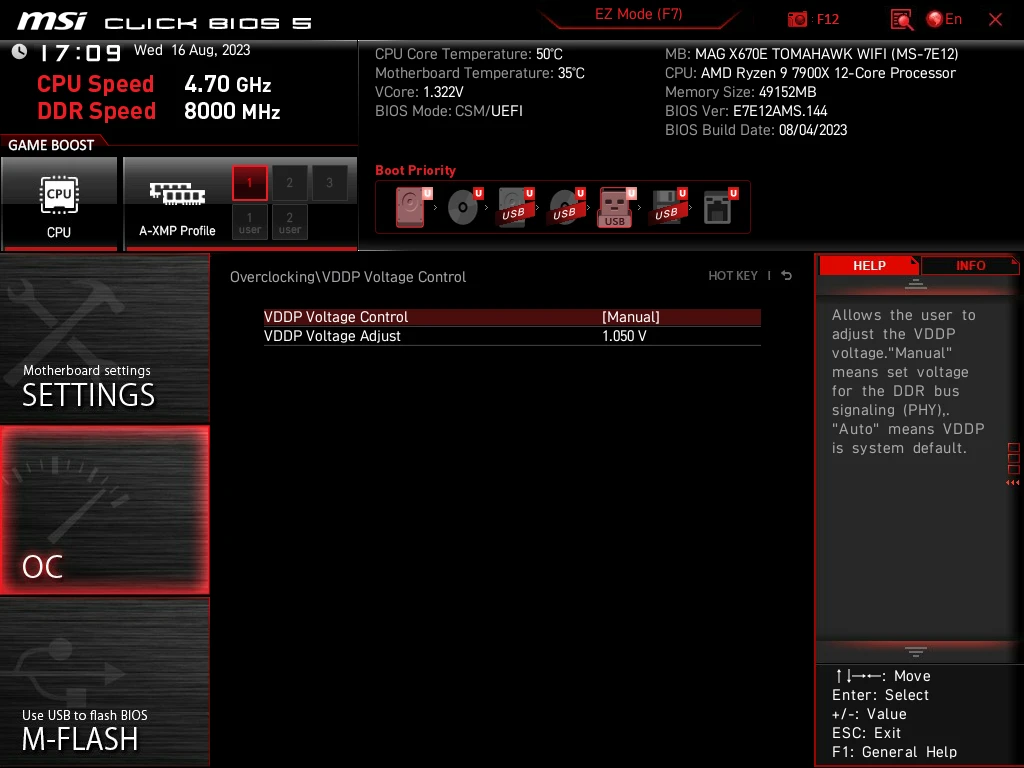

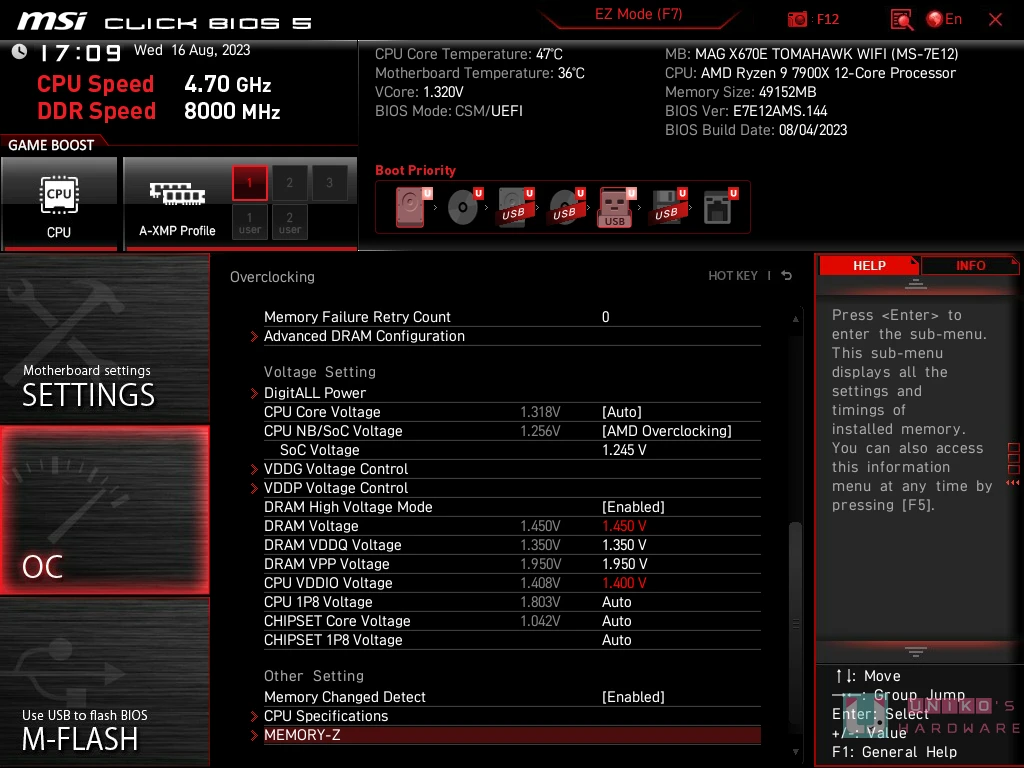

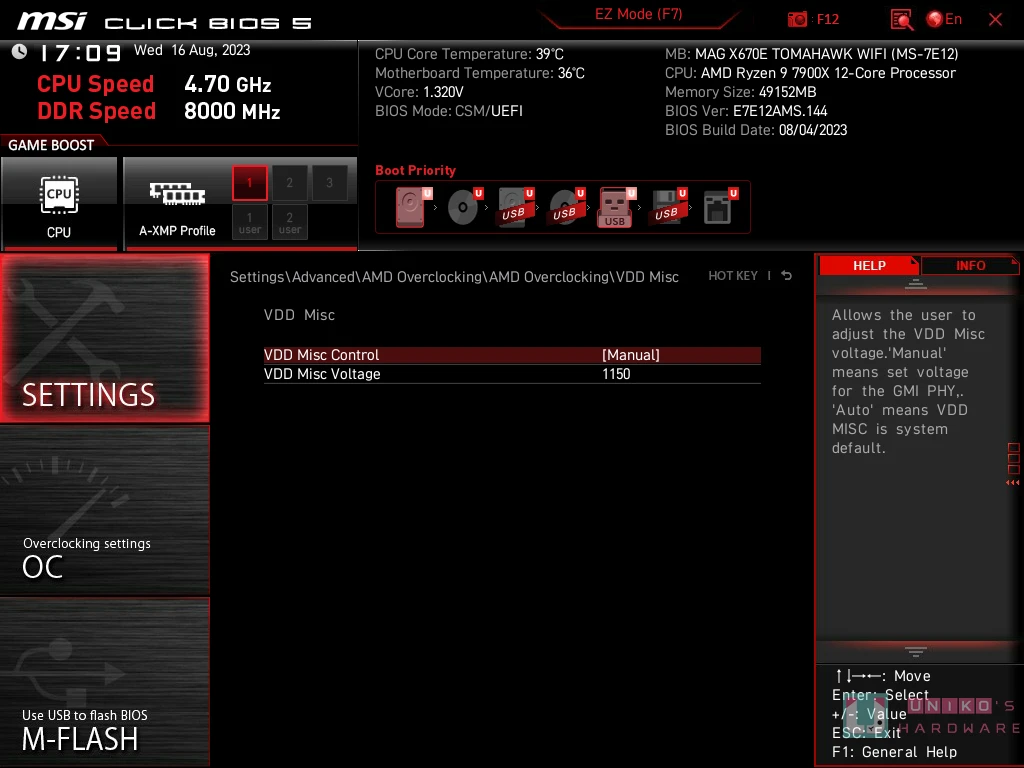

除了 VDD MISC 被放在 SETTINGS 页面而非 OC 页面，其他要用到的电压都能在 OC 页面找到。 微星BIOS把DRAM VDD跟DRAM VDDQ和VCCIO联动，例如输入DRAM VDD 1.4V，BIOS会自动把DRAM VDDQ和VCCIO填上相同的值1.4V，这一点对于新手来说有帮助，但是颇影响不断调试的过程，有点太麻烦。 DRAM VPP 1.95V 是微星下的值，在调试过程中好像真的有帮到忙。 至于SOC电压，各家都把上限锁在1.3V（SVI3 SENSE），感觉SOC电压低一点有比较好烧。
UCLK MCLK 1：1和1：2都能用，笔者认为1：2的性能有没有增长倒不是重点，只要好玩就行了，因为性能都卡在FCLK上，时序再压一下，8000 MHz应该不至于输给6400 MHz，等压好时序后，再跟大家报告8000 MHzVS. 6400 MHz的游戏测试。 期待MSI继续解锁 HYNIX M DIE （24GB），MSI MAG X670E TOMAHAWK WIFI 果然是块好板子！
